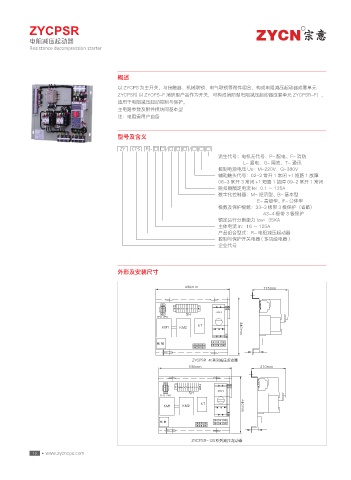

ZYCPSR                                                                                        R

           电阻减压起动器
           Resistance decompression starter




                                         概述
                                          以 ZYCPS 为主开关,与接触器、机械联锁、电气联锁等附件组合,构成电阻减压起动器成套单元
                                          ZYCPSR( 以 ZYCPS-F 消防型产品作为开关,可构成消防型电阻减压起动器成套单元 ZYCPSR-F),
                                          适用于电阻减压起动控制与保护。
                                          主电路参数及附件模块同基本型
                                          注:电阻需用户自备



                                         型号及含义
                                          ZY  CPS  R  - □ □  / □ □ □  / □ □ □
                                                                            派生代号:电机无代号、P- 配电、F- 消防
                                                                                  L- 漏电、G- 隔离、T- 通讯
                                                                            控制电源电压 Us:M-220V、Q-380V
                                                                            辅助触头代号:02-2 常开 1 常闭 +1 短路 1 故障
                                                                            06-3 常开 3 常闭 +1 短路 1 故障 09-2 常开 1 常闭
                                                                            脱扣器额定电流 Ie:0.1 ~ 125A
                                                                            数字化控制器:M- 经济型、B- 基本型
                                                                                                     E- 高级型、F- 分体型
                                                                            极数及保护极数:33-3 极带 3 极保护(省略)
                                                                                                         43-4 极带 3 极保护
                                                                            额定运行分断能力 Icw:35KA
                                                                            主体电流 In:16 ~ 125A
                                                                            产品组合型式:R- 电阻减压起动器
                                                                            控制与保护开关电器 ( 多功能电器 )
                                                                            企业代号




                                         外形及安装尺寸

                                                                    N N                        NN



                                                              33 32  ;:9876543
                                                                           ;:$14
                                                                 4)
                                                        '6   '6
                                                                     ,5
                                                         ,.    ,.                      NN




                                                                   ;:$143
                                                                     NN                       NN



                                                              33 32  ;:9876543
                                                                            ;:$14
                                                                  4)
                                                         '6   '6
                                                                      ,5
                                                         ,.     ,.                     NN
