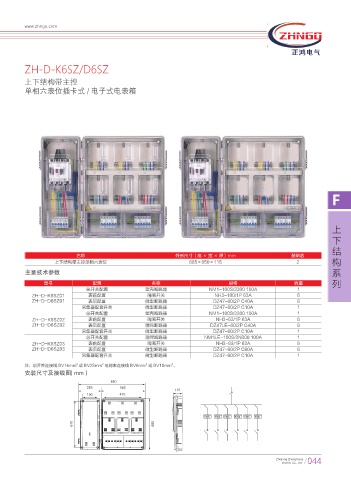

ZH-D-K6SZ/D6SZ
上下结构带主控
单相六表位插卡式 / 电子式电表箱
F
上
下
结
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
上下结构带主控单相六表位 685×850×115 2 构
主要技术参数 系
列
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
ZH-D-K6SZ01 表前配置 隔离开关 NH3-100/1P 63A 6
ZH-D-D6SZ01 表后配置 微型断路器 DZ47-60/2P C40A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
ZH-D-K6SZ02 表前配置 隔离开关 NH3-63/1P 63A 6
ZH-D-D6SZ02 表后配置 漏保断路器 DZ47LE-60/2P C40A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 漏保断路器 NM1LE-100S/3N300 100A 1
ZH-D-K6SZ03 表前配置 隔离开关 NH3-63/1P 63A 6
ZH-D-D6SZ03 表后配置 微型断路器 DZ47-60/2P C60A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
ᮔ
႐
᧓
ᬶ
٧
ͮ
