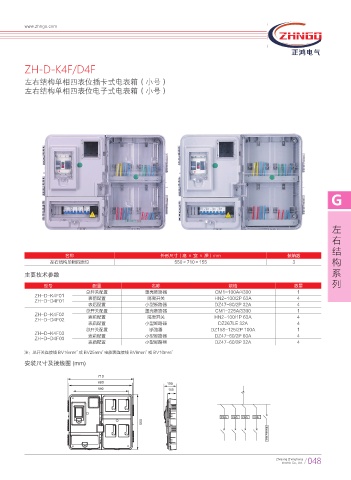

ZH-D-K4F/D4F
左右结构单相四表位插卡式电表箱（小号）
左右结构单相四表位电子式电表箱（小号）
G
左
右
结
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
左右结构单相四表位 550×710×155 3 构
主要技术参数 系
列
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 CM1-100A/4300 1
ZH-D-K4F01 表前配置 隔离开关 HN2-100/2P 63A 4
ZH-D-D4F01
表后配置 小型断路器 DZ47-60/2P 32A 4
总开关配置 塑壳断路器 CM1-225A/3300 1
ZH-D-K4F02
ZH-D-D4F02 表前配置 隔离开关 HN2-100/1P 63A 4
表后配置 小型断路器 DZ267LE 32A 4
总开关配置 断路器 DZ158-125/2P 100A 1
ZH-D-K4F03
ZH-D-D4F03 表前配置 小型断路器 DZ47-60/2P 60A 4
表后配置 小型断路器 DZ47-60/2P 32A 4
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)
710
680 155
590 110
550 ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
ᮔ
႐
᧓
ᬶ
٧
ͮ
