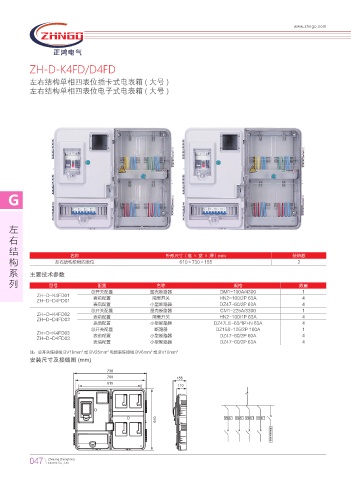

ZH-D-K4FD/D4FD

左右结构单相四表位插卡式电表箱 ( 大号 )
左右结构单相四表位电子式电表箱 ( 大号 )

G

左
右

结
名称
构 左右结构单相四表位 外形尺寸（高 × 宽 × 深）mm 装箱数
610×730×155
2
系 主要技术参数
列 型号 配置 名称 规格 数量
总开关配置 塑壳断路器 DM1-100A/4300 1
ZH-D-K4FD01
ZH-D-D4FD01 表前配置 隔离开关 HN2-100/2P 63A 4
表后配置 小型断路器 DZ47-60/2P 63A 4
总开关配置 塑壳断路器 CM1-225A/3300 1
ZH-D-K4FD02 表前配置 隔离开关 HN2-100/1P 63A 4
ZH-D-D4FD02
表后配置 小型断路器 DZ47LE-63/1P+N 63A 4
总开关配置 断路器 DZ158-125/2P 100A 1
ZH-D-K4FD03 表前配置 小型断路器 DZ47-60/2P 60A 4
ZH-D-D4FD03
表后配置 小型断路器 DZ47-60/2P 63A 4
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)
730
700 155

615
110
