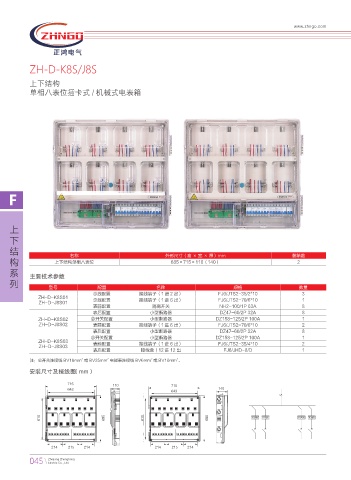

ZH-D-K8S/J8S

上下结构
单相八表位插卡式 / 机械式电表箱

F

上
下

结
名称
构 上下结构单相八表位 外形尺寸（高 × 宽 × 深）mm 装箱数
2
685×715×110（140）
系 主要技术参数
列
型号 配置 名称 规格 数量
总线配置 接线端子（1 进 2 出） FJ6/JTS2-35/2*10 3
ZH-D-K8S01 总线配置 接线端子（1 进 6 出） FJ6/JTS2-70/6*10 1
ZH-D-J8S01
表前配置 隔离开关 NH2-100/1P 63A 8
表后配置 小型断路器 DZ47-60/2P 32A 8
ZH-D-K8S02 总开关配置 小型断路器 DZ158-125/2P 100A 1
ZH-D-J8S02 表前配置 接线端子（1 进 6 出） FJ6/JTS2-70/6*10 2
表后配置 小型断路器 DZ47-60/2P 32A 8
总开关配置 小型断路器 DZ158-125/2P 100A 1
ZH-D-K8S03 表前配置 接线端子（1 进 6 出） FJ6/JTS2-35/4*10 2
ZH-D-J8S03
表后配置 接线盒（12 进 12 出 FJ6/JHD-8/D 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
2
安装尺寸及接线图（mm）

,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I

ᮔ
႐
᧓
ᬶ
٧
ͮ
