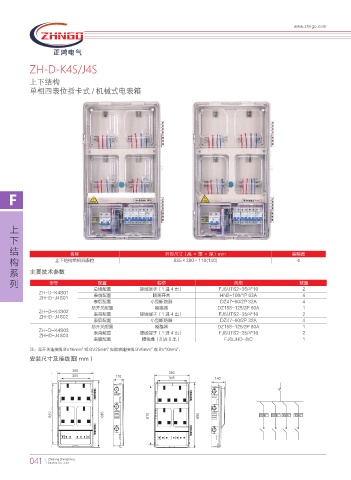

ZH-D-K4S/J4S
上下结构
单相四表位插卡式 / 机械式电表箱
F
上
下
结 名称 外形尺寸（高 × 宽 × 深）mm 装箱数
构 上下结构单相四表位 685×380×110(140) 4
系 主要技术参数
列 型号 配置 名称 规格 数量
总线配置 接线端子（1 进 4 出） FJ6/JTS2-35/4*10 2
ZH-D-K4S01 表前配置 隔离开关 HN2-100/1P 63A 4
ZH-D-J4S01
表后配置 小型断路器 DZ47-60/2P 32A 4
总开关配置 断路器 DZ158-125/2P 80A 1
ZH-D-K4S02 表前配置 接线端子（1 进 4 出） FJ6/JTS2-35/4*10 2
ZH-D-J4S02
表后配置 小型断路器 DZ47-60/2P 32A 4
总开关配置 断路器 DZ158-125/2P 80A 1
ZH-D-K4S03
ZH-D-J4S03 表前配置 接线端子（1 进 4 出） FJ6/JTS2-35/4*10 2
表后配置 接线盒（8 进 8 出） FJ6/JHD-8/C 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
ᮔ
႐
᧓
ᬶ
٧
ͮ
