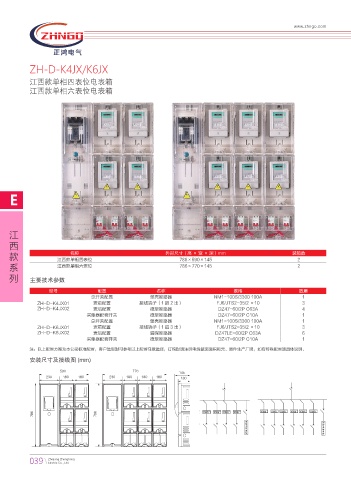

ZH-D-K4JX/K6JX

江西款单相四表位电表箱
江西款单相六表位电表箱

E

江

西
名称
款 江西款单相四表位 外形尺寸（高 × 宽 × 深）mm 装箱数
786×590×145
2
系 江西款单相六表位 786×770×145 2
列 主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
ZH-D-K4JX01 表前配置 接线端子（1 进 2 出） FJ6/JTS2-35/2 ×10 3
ZH-D-K4JX02 表后配置 微型断路器 DZ47-60/2P C63A 4
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
ZH-D-K6JX01 表前配置 接线端子（1 进 3 出） FJ6/JTS2-35/2 ×10 3
ZH-D-K6JX02 表后配置 漏保断路器 DZ47LE-60/2P C63A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
注：以上配置方案为本公司标准配置，客户选型时可参考以上配置任意选择，订购时请注明电线截面面积和元、器件生产厂牌，如有特殊配置请具体说明。

安装尺寸及接线图 (mm)

,8I
,8I
,8I
,8I
,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
ᮔ ᮔ
႐ ႐
᧓ ᧓
ᬶ ᬶ
٧ ٧
ͮ
ͮ
