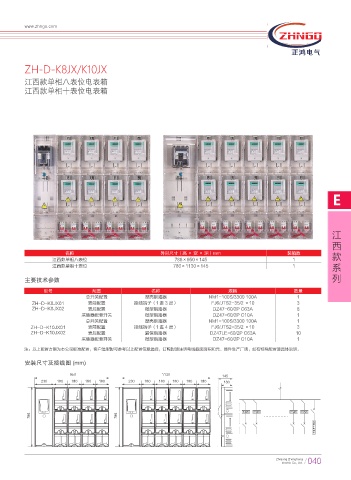

ZH-D-K8JX/K10JX

江西款单相八表位电表箱
江西款单相十表位电表箱

E

江

西
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 款
江西款单相八表位 786×950×145 1
江西款单相十表位 786×1130×145 1 系

主要技术参数 列
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
ZH-D-K8JX01 表前配置 接线端子（1 进 3 出） FJ6/JTS2-35/2 ×10 3
ZH-D-K8JX02 表后配置 微型断路器 DZ47-60/2P C63A 8
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
ZH-D-K10JX01 表前配置 接线端子（1 进 4 出） FJ6/JTS2-35/2 ×10 3
ZH-D-K10JX02 表后配置 漏保断路器 DZ47LE-60/2P C63A 10
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
注：以上配置方案为本公司标准配置，客户选型时可参考以上配置任意选择，订购时请注明电线截面面积和元、器件生产厂牌，如有特殊配置请具体说明。

安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I

ᮔ
႐
᧓
ᬶ
٧
ͮ
