P. 55
www.zhngo.com

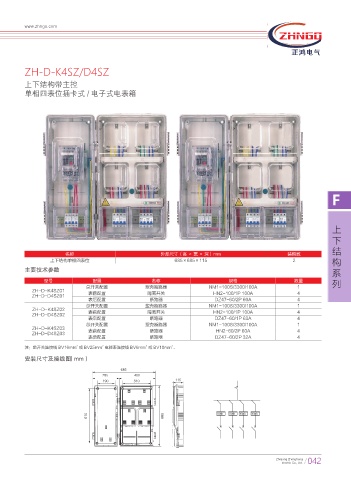

ZH-D-K4SZ/D4SZ
上下结构带主控
单相四表位插卡式 / 电子式电表箱
F
上
下
结
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
构
上下结构单相四表位 685×685×115 2
主要技术参数 系
型号 配置 名称 规格 数量 列
总开关配置 塑壳断路器 NM1-100S/3300/100A 1
ZH-D-K4SZ01
ZH-D-D4SZ01 表前配置 隔离开关 HN2-100/1P 100A 4
表后配置 断路器 DZ47-60/2P 60A 4
总开关配置 塑壳断路器 NM1-100S/3300/100A 1
ZH-D-K4SZ02
ZH-D-D4SZ02 表前配置 隔离开关 HN2-100/1P 100A 4
表后配置 断路器 DZ47-60/1P 63A 4
总开关配置 塑壳断路器 NM1-100S/3300/100A 1
ZH-D-K4SZ03 表前配置 断路器 HN2-60/2P 60A 4
ZH-D-D4SZ03
表后配置 断路器 DZ47-60/2P 32A 4
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
ᮔ
႐
᧓
ᬶ
٧
ͮ
