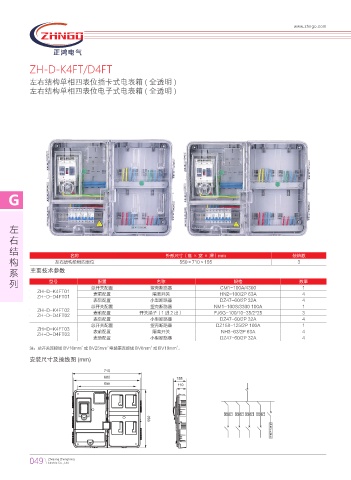

ZH-D-K4FT/D4FT

左右结构单相四表位插卡式电表箱 ( 全透明 )
左右结构单相四表位电子式电表箱 ( 全透明 )

G

左
右

结
名称
构 左右结构单相四表位 外形尺寸（高 × 宽 × 深）mm 装箱数
550×710×155
3
系 主要技术参数
列 型号 配置 名称 规格 数量
ZH-D-K4FT01 总开关配置 塑壳断路器 CM1-100A/4300 1
ZH-D-D4FT01 表前配置 隔离开关 HN2-100/2P 63A 4
表后配置 小型断路器 DZ47-60/2P 32A 4
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
ZH-D-K4FT02 表前配置 开关端子（1 进 2 出） FJ6G-100/10-35/2*25 3
ZH-D-D4FT02
表后配置 小型断路器 DZ47-60/2P 32A 4
总开关配置 塑壳断路器 DZ158-125/2P 100A 1
ZH-D-K4FT03
ZH-D-D4FT03 表前配置 隔离开关 NH3-63/2P 63A 4
表后配置 小型断路器 DZ47-60/2P 32A 4
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)
710
680
155
590 110

550 ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
ᮔ
႐
᧓
ᬶ
٧
ͮ
