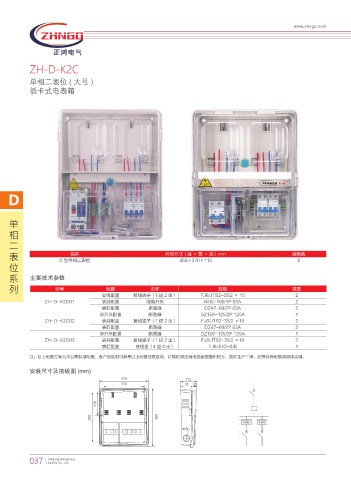

ZH-D-K2C
单相二表位 ( 大号 )
插卡式电表箱
D
单
相
二
表 C 型单相二表位 外形尺寸（高 × 宽 × 深）mm 装箱数
名称
6
450×370×115
位
系 主要技术参数
列 型号 配置 名称 规格 数量
总线配置 接线端子（1 进 2 出） FJ6/JTS2-35/2 × 10 2
ZH-D-K2C01 表前配置 隔离开关 NH2-100/1P 63A 2
表后配置 断路器 DZ47-60/2P 63A 2
总开关配置 断路器 DZ158-125/2P 125A 1
ZH-D-K2C02 表前配置 接线端子（1 进 2 出） FJ6/JTS2-35/2 ×10 2
表后配置 断路器 DZ47-60/2P 63A 2
总开关配置 断路器 DZ158-125/2P 125A 1
ZH-D-K2C03 表前配置 接线端子（1 进 2 出） FJ6/JTS2-35/2 ×10 2
表后配置 接线盒（4 进 4 出） FJ6/JHD-8/B 1
注：以上配置方案为本公司标准配置，客户选型时可参考以上配置任意选择，订购时请注明电线截面面积和元、器件生产厂牌，如有特殊配置请具体说明。
安装尺寸及接线图 (mm)
,8I ,8I
Ð
