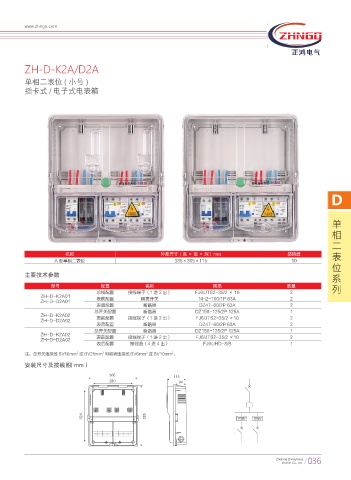

ZH-D-K2A/D2A
单相二表位 ( 小号 )
插卡式 / 电子式电表箱
D
单
相
二
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 表
A 型单相二表位 385×365×115 10
位
主要技术参数 系
型号 配置 名称 规格 数量 列
总线配置 接线端子（1 进 2 出） FJ6/JTS2-35/2 × 10 2
ZH-D-K2A01 表前配置 隔离开关 NH2-100/1P 63A 2
ZH-D-D2A01
表后配置 断路器 DZ47-60/2P 63A 2
总开关配置 断路器 DZ158-125/2P 125A 1
ZH-D-K2A02 表前配置 接线端子（1 进 2 出） FJ6/JTS2-35/2 ×10 2
ZH-D-D2A02
表后配置 断路器 DZ47-60/2P 63A 2
总开关配置 断路器 DZ158-125/2P 125A 1
ZH-D-K2A02 表前配置 接线端子（1 进 2 出） FJ6/JTS2-35/2 ×10 2
ZH-D-D2A02
表后配置 接线盒（4 进 4 出） FJ6/JHD-8/B 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
2
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I
