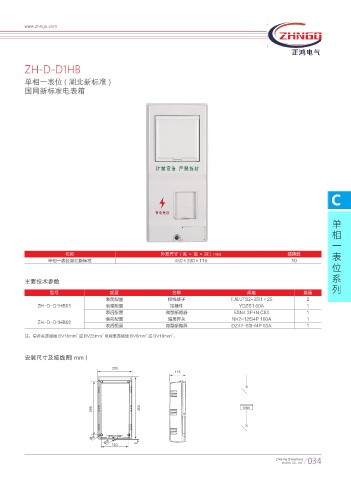

ZH-D-D1HB
单相一表位 ( 湖北新标准 )
国网新标准电表箱
C
单
相
一
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 表
单相一表位湖北新标准 450×200×115 10
位
系
主要技术参数
列
型号 配置 名称 规格 数量
表前配置 接线端子 FJ6/JTS2-35/1×25 2
ZH-D-D1HB01 表室配置 接插件 YDZS1 60A 1
表后配置 微型断路器 5SN4 3P+N C63 1
表前配置 隔离开关 NH2-125/4P 100A 1
ZH-D-D1HB02
表后配置 微型断路器 DZ47-63H/4P 63A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I
Ð
Ð
