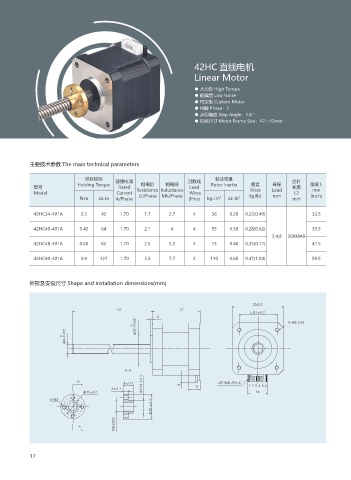

42HC 直线电机
Linear Motor

● 大力矩 High Torque
● 低噪音 Low Noise
● 可定制 Custom Motor
● 相数 Phase：2
● 步距角度 Step Angle：1.8 °
● 机座尺寸 Motor Frame Size：42×42mm

主要技术参数 The main technical parameters

保持转矩 转动惯量
Holding Torque 额定电流 相电阻 相电感 引数线 Rotor Inertia 重量 导程 丝杆 厚度 L
型号 Rated Resistance Inductance Lead Mass Lead 长度 mm
Model Current Wires L2
N·m oz-in A/Phase Ω/Phase Mh/Phase (Pins) kg.cm 2 oz-In 2 kg(lb) mm mm (inch)

42HC34-401A 0.3 42 1.70 1.7 2.7 4 36 0.20 0.22(0.49) 33.5

42HC40-401A 0.45 64 1.70 2.1 4 4 55 0.30 0.28(0.62) 39.5
2,4,8 300MAX
42HC48-401A 0.60 85 1.70 2.5 5.3 4 73 0.40 0.35(0.77) 47.5

42HC60-401A 0.9 127 1.70 3.3 7.7 4 110 0.60 0.47(1.04) 59.5

外形及安装尺寸 Shape and installation dimensions(mm)

□42.2
L2 L1
□31±0.2
2
0 ф22-0.052 4-M3↓4.5
0 ф8-0.012

A-A

A 8±0.1 ф10.5 ±0.1 JST S6B-PH-K
4±0.1 6 9 1 2 3 4 5 6
ф15±0.1 16
4-M3
ф20 ±0.1

Tr8x8(P2)
A

17
