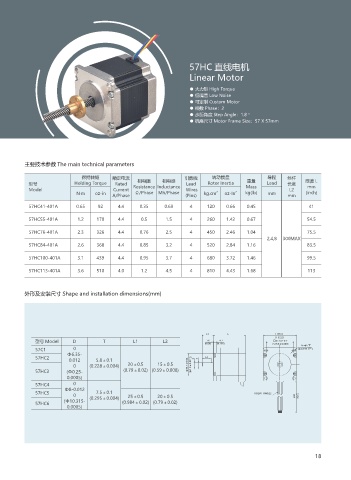

57HC 直线电机
Linear Motor

● 大力矩 High Torque
● 低噪音 Low Noise
● 可定制 Custom Motor
● 相数 Phase：2
● 步距角度 Step Angle：1.8 °
● 机座尺寸 Motor Frame Size：57 X 57mm

主要技术参数 The main technical parameters

保持转矩 额定电流 引数线 转动惯量 导程 丝杆
相电感
相电阻
重量
型号 Holding Torque Rated Resistance Inductance Lead Rotor Inertia Mass Lead 长度 厚度 L
mm
Model Current Wires L2
N·m oz-in A/Phase Ω/Phase Mh/Phase (Pins) kg.cm 2 oz-In 2 kg(lb) mm mm (inch)
57HC41-401A 0.65 92 4.4 0.35 0.69 4 120 0.66 0.45 41
57HC55-401A 1.2 170 4.4 0.5 1.5 4 260 1.42 0.67 54.5
57HC76-401A 2.3 326 4.4 0.76 2.5 4 450 2.46 1.04 75.5
2,4,8 300MAX
57HC84-401A 2.6 368 4.4 0.85 3.2 4 520 2.84 1.16 83.5

57HC100-401A 3.1 439 4.4 0.95 3.7 4 680 3.72 1.46 99.5

57HC113-401A 3.6 510 4.0 1.2 4.5 4 810 4.43 1.68 113

外形及安装尺寸 Shape and installation dimensions(mm)

L1 L □56.4
(□2.22)
型号 Model D T L1 L2 1.6 4.7 □47.14±0.2
(0.06) (0.185) (1.856±0.008) 4-ф5 0 +0.3
57C1 0 (ф0.197 +0.012 )
0
Ф6.35-
57HC2 0.012 5.8±0.1 D T L2
0 (0.228±0.004) 20±0.5 15±0.5 ф38.1±0.03 (ф1.5±0.0012)
57HC3 (Ф0.25- (0.79±0.02) (0.59±0.008)
0.0005)
57HC4 0
Ф8-0.012
7.5±0.1
57HC5 0 (0.295±0.004) 25±0.5 20±0.5 UI3265 AWG22 500 (19.7)
57HC6 (Ф10.315- (0.984±0.02) (0.79±0.02)
0.0005)

18
