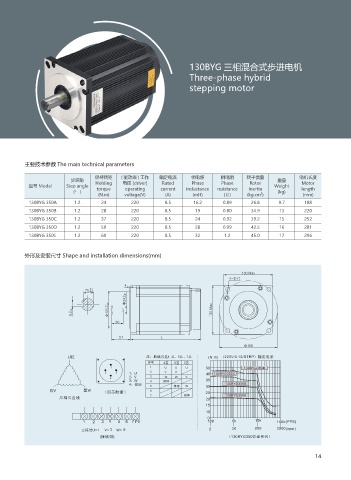

130BYG 三相混合式步进电机
Three-phase hybrid

stepping motor

主要技术参数 The main technical parameters

保持转矩 ( 驱动器 ) 工作 额定电流 相电感 相电阻 转子惯量 电机长度
步距角 重量
Rotor
Rated
Phase
Phase
型号 Model Step angle Holding 电压 (driver) current inductance resistance inertia Weight Motor
operating
torque
length
(° ) 2 (kg)
(N.m) voltage(V) (A) (mH) (Ω) (kg.cm ) (mm)
130BYG 350A 1.2 24 220 8.5 16.2 0.89 26.8 9.7 188
130BYG 350B 1.2 28 220 8.5 19 0.80 34.9 13 220
130BYG 350C 1.2 37 220 8.5 24 0.92 39.2 15 252
130BYG 350D 1.2 50 220 8.5 28 0.99 42.5 16 281
130BYG 350E 1.2 60 220 8.5 32 1.2 45.0 17 296
外形及安装尺寸 Shape and installation dimensions(mm)

.BY
Ð

Ð

Ð .BY

-
Ð

14
