P. 16

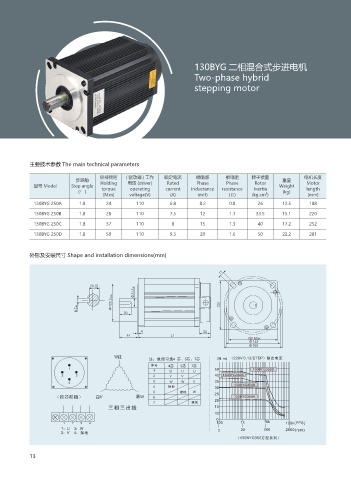

130BYG 二相混合式步进电机
Two-phase hybrid
stepping motor
主要技术参数 The main technical parameters
保持转矩 ( 驱动器 ) 工作 额定电流 相电感 相电阻 转子惯量 电机长度
步距角 重量
Rotor
Rated
Phase
Phase
型号 Model Step angle Holding 电压 (driver) current inductance resistance inertia Weight Motor
length
torque
operating
(° ) 2 (kg)
(N.m) voltage(V) (A) (mH) (Ω) (kg.cm ) (mm)
130BYG 250A 1.8 24 110 6.8 8.2 0.8 26 12.5 188
130BYG 250B 1.8 28 110 7.5 12 1.1 33.5 15.1 220
130BYG 250C 1.8 37 110 8 15 1.3 40 17.2 252
130BYG 250D 1.8 50 110 9.5 20 1.6 50 22.2 281
外形及安装尺寸 Shape and installation dimensions(mm)
Ð
Ð
-
.BY
Ð
Ð
13
