P. 36
KYN28 导轨联锁
Rail Interlock

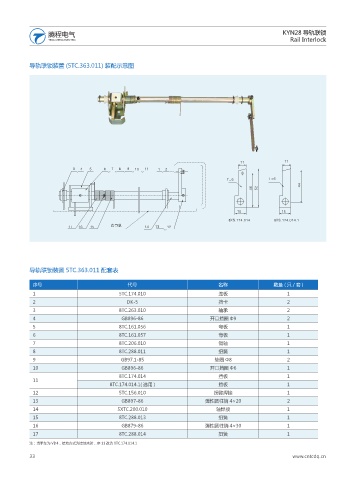

导轨联锁装置 (5TC.363.011) 装配示意图
5 5
94 94
Ծ࠭ᢽ
导轨联锁装置 5TC.363.011 配套表
序号 代号 名称 数量 (只/套)
1 5TC.174.010 连板 1
2 DK-5 挡卡 2
3 8TC.263.010 轴承 2
4 GB896-86 开口挡圈 Φ9 2
5 8TC.161.056 弯板 1
6 8TC.161.057 弯板 1
7 8TC.206.010 销轴 1
8 8TC.288.011 扭簧 1
9 GB97.1-85 垫圈 Φ8 2
10 GB896-86 开口挡圈 Φ6 1
8TC.174.014 挡板 1
11
8TC.174.014.1( 选用 ) 挡板 1
12 5TC.156.010 拐臂焊接 1
13 GB897-86 弹性圆柱销 4×20 2
14 5XTC.200.010 轴焊接 1
15 8TC.288.013 扭簧 1
16 GB879-86 弹性圆柱销 4×30 1
17 8TC.288.014 扭簧 1
注：当手车为 VD4，接地方式为接地夹时，序 11 改为 8TC.174.014.1
