Page 39 - 浙江腾程电气有限公司
P. 39
KYN28 接地联锁系列
Grounding Interlock Series

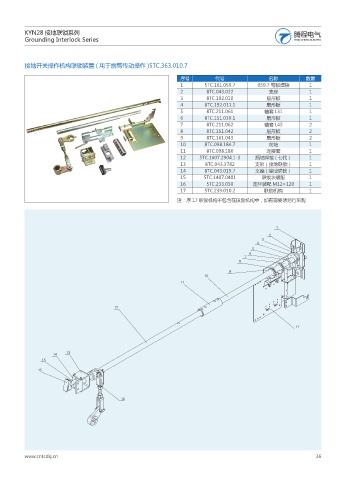

接地开关操作机构联锁装置 ( 用于拐臂传动操作 )5TC.363.010.7
序号 代号 名称 数量
1 5TC.161.059.7 059.7 弯板焊接 1
2 8TC.043.022 支座 1
3 8TC.192.010 扇形板 1
4 8TC.192.011.1 扇形板 1
5 8TC.211.061 轴套 L31 1
6 8TC.151.039.1 扇形板 1
7 8TC.211.062 轴套 L45 2
8 8TC.151.042 扇形板 2
9 8TC.161.043 扇形板 2
10 8TC.098.184.7 前轴 1
11 8TC.098.186 连接套 1
12 5TC.1607.2904.1-3 后轴焊接 ( 七代） 1
13 8TC.043.3782 支架（接地联锁） 1
14 8TC.043.019.7 支座 ( 接地联锁） 1
15 5TC.1407.0401 联锁块装配 1
16 5TC.233.030 连杆装配 M12×120 1
17 5TC.239.010.2 联锁机构 1
注：序 17 联锁机构不包含在该套机构中，如有需要请另行采购
www.cntcdq.cn 36
