KYN28 活门机构系列
                                                                                          Valve Mechanism Series

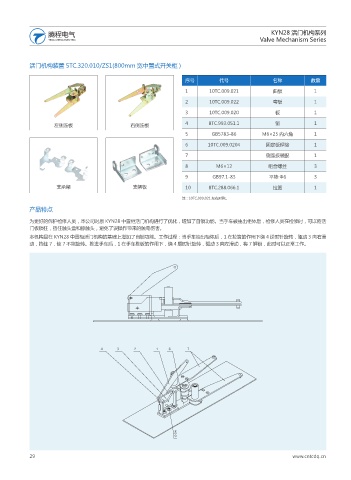

           活门机构装置 5TC.320.010/ZS1(800mm 宽中置式开关柜 )


                                                                 序号          代号                名称           数量
                                                                 1       10TC.009.021          曲板            1
                                                                 2       10TC.009.022          弯板            1

                                                                 3       10TC.009.020           板            1
                    左侧连板                      右侧连板               4       8TC.993.051.1          销            1
                                                                 5        GB5783-86        M6×25 内六角         1
                                                                 6       10TC.009.0204       固定板焊接           1

                                                                 7                           侧连扳装配           1
                                                                 8         M6×12             组合螺丝            3
                                                                 9        GB97.1-85           平垫 Φ6          3

                     支承架                       支架板               10      8TC.288.066.1         拉簧            1
                                                                注:10TC.009.021 左右对称。
           产品特点

           为更好的保护检修人员,本公司对原 KYN28 中置柜活门机构进行了优化,增加了自锁功能。当手车被抽出柜体后,检修人员在检修时,可以将活
           门板锁住,挡住触头盒和静触头,避免了误操作带来的触电伤害。
           本机构是在 KYN28 中置柜活门机构的基础上增加了自锁功能。工作过程:当手车抽出柜体后,1 在拉簧的作用下绕 4 逆时针旋转,驱动 3 向右滑
           动,挡住 7,使 7 不能旋转。推进手车后,1 在手车推板的作用下,绕 4 顺时针旋转,驱动 3 向左滑动,将 7 解锁,此时可以正常工作。
