KYN28 接地联锁系列
Grounding Interlock Series

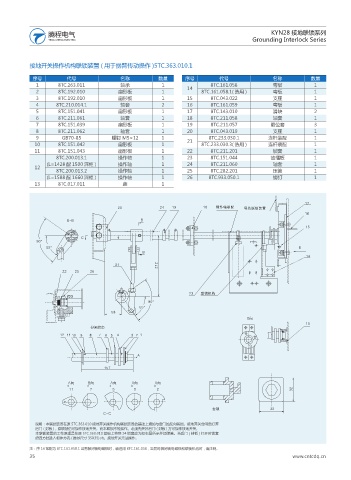

接地开关操作机构联锁装置 ( 用于拐臂传动操作 )5TC.363.010.1
序号 代号 名称 数量 序号 代号 名称 数量
1 8TC.263.011 轴承 1 14 8TC.161.058 弯板 1
2 8TC.192.010 扇形板 1 8TC.161.058.1( 选用 ) 弯板 1
3 8TC.192.010 扇形板 1 15 8TC.043.022 支座 1
4 8TC.210.014.1 轴套 2 16 8TC.161.059 弯板 1
5 8TC.151.041 扇形板 1 17 8TC.143.010 滑块 2
6 8TC.211.061 轴套 1 18 8TC.211.058 轴套 1
7 8TC.151.039 扇形板 1 19 8TC.211.057 限位套 3
8 8TC.211.062 轴套 1 20 8TC.043.019 支座 1
9 GB70-85 螺钉 M5×12 1 8TC.233.030.1 连杆装配 1
10 8TC.151.042 扇形板 1 21 8TC.233.030.3( 选用 ) 连杆装配 1
11 8TC.151.043 扇形板 1 22 8TC.211.201 锁套 1
8TC.200.013.1 操作轴 1 23 8TC.151.044 齿插板 1
(L=1428 配 1500 深柜 ) 操作轴 1 24 8TC.211.060 轴套 1
12
8TC.200.013.2 操作轴 1 25 8TC.282.201 压簧 1
(L=1588 配 1660 深柜 ) 操作轴 1 26 8TC.933.050.1 销钉 1
13 8TC.017.011 盖 1
ୱͺᣈᜈᦠ ࠭ᢽᐎᩙᜈᎵ
# # #
$
c
c #
#
ᐎᩙౝ
c
c
#Փ
ѫ࿃খ
"
ݒᩙ
$ $
说明：本联锁装置在原 5TC.363.010 接地开关操作机构联锁装置的基础上增加与后门的反向联锁。接地开关合闸后打开
后门 ( 封板 )，原联锁仍可操作接地开关。而本联锁不能操作。必须先关好后门 ( 封板 ) 方可操作接地开关。
本联锁装置的工作原理是在原 5TC.363.010 基础上将序 24 锁套改为如右图所示并加弹簧。当后门 ( 封板 ) 打开时锁套
的四方处进入柜体方孔 ( 推荐尺寸 35X35) 内。接地开关无法操作。
注：序 14 常配为 8TC.161.058.1 当需装闭锁电磁铁时，请选用 8TC.161.058，当同时装闭锁电磁铁和联锁机构时，请注明。
