KYN28 活门机构系列
          Valve Mechanism Series

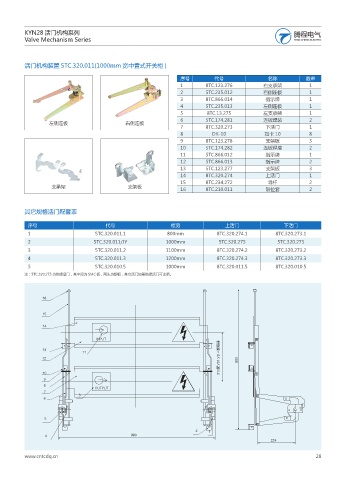

          活门机构装置 5TC.320.011(1000mm 宽中置式开关柜 )

                                                               序号          代号                名称           数量
                                                               1        8TC.123.276         右支承架           1
                                                               2        5TC.235.012         右侧连板           1
                                                               3        8TC.866.014         指示牌            1
                                                               4        5TC.235.013         左侧连板           1
                                                               5        8TC.13.275          左支承架           1
                                                               6        5TC.174.281         连板焊装           2
                  左侧连板                      右侧连板
                                                               7        8TC.320.273         下活门            1
                                                               8          DK-10             挡卡 10          8
                                                               9        8TC.123.278         支架板            3
                                                               10       5TC.174.282         连板焊接           2
                                                               11       5TC.866.012         指示牌            1
                                                               12       5TC.866.013         指示牌            2
                                                               13       5TC.123.277         支架板            3
                                                               14       8TC.320.274         上活门            1
                                                               15       8TC.234.272          导杆            2
                   支承架                       支架板               16       8TC.210.011         限位套            2




          其它规格活门配套表

           序号                        代号                     柜宽                 上活门                 下活门
           1                      5TC.320.011.1            800mm            8TC.320.274.1       8TC.320.273.1
           2                     5TC.320.011/JY           1000mm            5TC.320.275         5TC.320.275
           3                      5TC.320.011.2           1100mm            8TC.320.274.2       8TC.320.273.2
           4                      5TC.320.011.3           1200mm            8TC.320.274.3       8TC.320.273.3
           5                      5TC.320.010.5           1000mm            8TC.320.011.5       8TC.320.010.5
          注:5TC.320.275 为绝缘活门,其中间为 SMC 板,两头为钢板,其它活门如需绝缘活门可注明。
