KYN28 联锁机构系列
Interlocking Mechanism Series

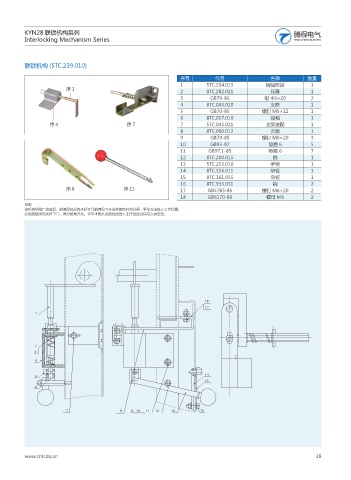

联锁机构 (5TC.239.010)

序号 代号 名称 数量
1 5TC.234.013 销轴焊接 1
序1 2 8TC.282.021 压簧 1
3 GB79-86 销 Φ3×20 2
4 8TC.043.020 支座 1
5 GB70-85 螺钉 M5×12 1
6 8TC.017.010 端帽 1
序4 序7 7 5TC.043.021 支架装配 1
8 8TC.060.012 舌板 1
9 GB70-85 螺钉 M6×20 3
10 GB93-87 垫圈 6 5
11 GB97.1-85 垫圈 6 7
12 8TC.200.015 销 1
13 5TC.253.010 手柄 1
14 8TC.156.011 垫板 1
15 8TC.161.055 弯板 1
16 8TC.933.051 销 2
序8 序 13 17 GB5783-85 螺钉 M6×20 2
18 GB6170-86 螺母 M6 2
说明
该机构经我厂改进后。能满足在没有关好下门的情况下无法将接地开关分闸，手车无法进入工作位置。
必须按顺序先关好下门，再分接地开关。手车才能从试验位置进入工作位置以保证人身安全。
