P. 34

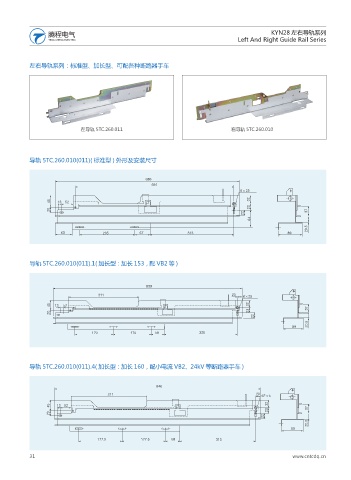

KYN28 左右导轨系列
                                                                                   Left And Right Guide Rail Series



           左右导轨系列:标准型、加长型、可配各种断路器手车












                             左导轨 5TC.260.011                                     右导轨 5TC.260.010





           导轨 5TC.260.010(011)( 标准型 ) 外形及安装尺寸




                                                                                     f












           导轨 5TC.260.010(011).1( 加长型:加长 153,配 VB2 等 )




                                                                                      f











           导轨 5TC.260.010(011).4( 加长型:加长 160,配小电流 VB2、24kV 等断路器手车 )



                                                                                               f









           31                                                                                         www.cntcdq.cn
