KYN28 接地联锁系列
                                                                                        Grounding Interlock Series

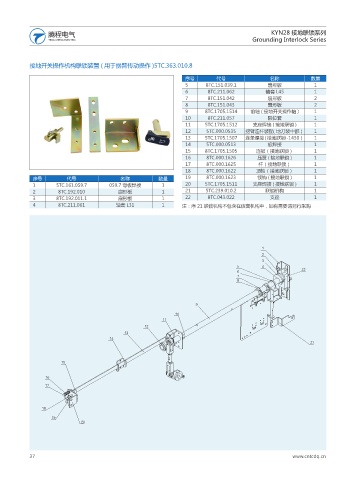

           接地开关操作机构联锁装置 ( 用于拐臂传动操作 )5TC.363.010.8

                                                                 序号         代号                名称            数量
                                                                 5      8TC.151.039.1        扇形板             1
                                                                 6      8TC.211.062         轴套 L45           1
                                                                 7      8TC.151.042          扇形板             2
                                                                 8      8TC.151.043          扇形板             2
                                                                 9      8TC.1705.1514  前轴 ( 接地开关操作轴 )        1
                                                                 10     8TC.211.057          限位套             1
                                                                 11     5TC.1705.1512   支座焊接 ( 接地联锁 )        1
                                                                 12     5TC.000.0535  拐臂连杆装配(地刀装中部)          1
                                                                 13     5TC.1705.1507  连条焊接 ( 接地联锁 -1450)    1
                                                                 14     5TC.000.0513         板焊接             1
                                                                 15     8TC.1705.1505    连板(接地联锁)            1
                                                                 16     8TC.000.1626      压簧 ( 接地联锁 )        1
                                                                 17     8TC.000.1625      杆(接地联锁)            1
                                                                 18     8TC.000.1622     顶轴(接地联锁)            1
            序号          代号                名称            数量       19     8TC.000.1623      锁钩 ( 接地联锁 )        1
            1       5TC.161.059.7      059.7 弯板焊接        1       20     5TC.1705.1511   支座焊接 ( 接地联锁 )        1
            2        8TC.192.010          扇形板            1       21     5TC.239.010.2       联锁机构             1
            3       8TC.192.011.1         扇形板            1       22     8TC.043.022           支座             1
            4        8TC.211.061         轴套 L31          1      注:序 21 联锁机构不包含在该套机构中,如有需要请另行采购
