KYN28 活门机构系列
Valve Mechanism Series

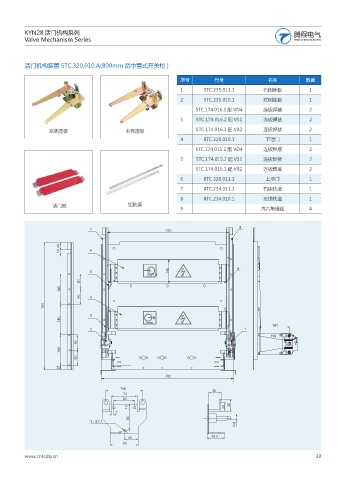

活门机构装置 5TC.320.010.A(800mm 宽中置式开关柜 )

序号 代号 名称 数量

1 5TC.235.011.1 右侧连板 1
2 5TC.235.010.1 左侧连板 1
5TC.174.016.1 配 VD4 连板焊装 2
3 5TC.174.016.2 配 VS1 连板焊装 2

左侧连板 右侧连板 5TC.174.016.3 配 VB2 连板焊装 2
4 8TC.320.010.1 下活门 1
5TC.174.015.1 配 VD4 连板焊接 2

5 5TC.174.015.2 配 VS1 连板焊接 2
5TC.174.015.3 配 VB2 连板焊接 2
6 8TC.320.011.1 上活门 1
7 8TC.234.011.1 右铝轨道 1
8 8TC.234.010.1 左铝轨道 1
活门板 铝轨道
9 内六角螺丝 4

*/165

065165

)(
