KYN28 活门机构系列
Valve Mechanism Series

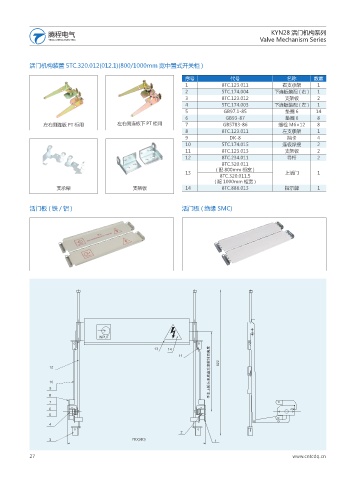

活门机构装置 5TC.320.012(012.1)(800/1000mm 宽中置式开关柜 )

序号 代号 名称 数量
1 8TC.123.011 右支承架 1
2 5TC.174.004 下连板装配 ( 右 ) 1
3 8TC.123.012 支架板 2
4 5TC.174.003 下连板装配 ( 左 ) 1
5 GB97.1-85 垫圈 6 14
6 GB93-87 垫圈 6 8
左右侧连板 PT 柜用 左右侧连板下 PT 柜用 7 GB5783-86 螺栓 M6×12 8
8 8TC.123.011 左支承架 1
9 DK-8 挡卡 4
10 5TC.174.015 连板焊接 2
11 8TC.123.013 支架板 2
12 8TC.234.011 导杆 2
8TC.320.011
( 配 800mm 柜宽 )
13 上活门 1
8TC.320.011.5
( 配 1000mm 柜宽 )
支承架 支架板 14 8TC.886.013 指示牌 1

活门板(铁/铝) 活门板 ( 绝缘 SMC)

*/165
