KYN28 活门机构系列
Valve Mechanism Series

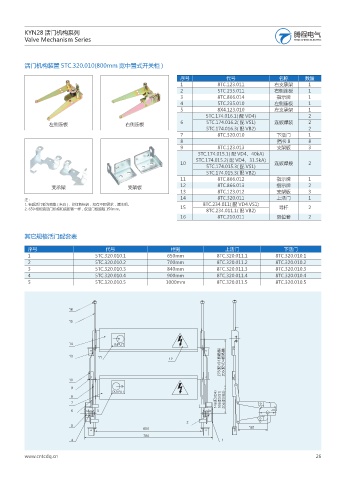

活门机构装置 5TC.320.010(800mm 宽中置式开关柜 )

序号 代号 名称 数量
1 8TC.123.011 右支承架 1
2 5TC.235.011 右侧连板 1
3 8TC.866.014 指示牌 1
4 5TC.235.010 左侧连板 1
5 8X4.123.010 左支承架 1
5TC.174.016.1( 配 VD4) 2
左侧连板 右侧连板 6 5TC.174.016.2( 配 VS1) 连扳焊装 2
5TC.174.016.3( 配 VB2) 2
7 8TC.320.010 下活门 1
8 挡卡 8 8
9 8TC.123.013 支架板 3
5TC.174.015.1( 配 VD4、40kA)
5TC.174.015.2( 配 VD4、31.5kA)
10 连扳焊接 2
5TC.174.015.3( 配 VS1)
5TC.174.015.3( 配 VB2)
11 8TC.866.012 指示牌 1
支承架 支架板 12 8TC.866.013 指示牌 2
13 8TC.123.012 支架板 3
注： 14 8TC.320.011 上活门 1
1. 标配活门板为喷塑 ( 米白 )，印红色标识，如有不同需求，请注明。 8TC.234.011( 配 VD4.VS1)
2. 650 柜柜宽活门机构和该配置一样，仅活门板缩短 150mm。 15 8TC.234.011.1( 配 VB2) 导杆 2
16 8TC.210.011 限位套 2

其它规格活门配套表

序号 代号 柜宽 上活门 下活门
1 5TC.320.010.1 650mm 8TC.320.011.1 8TC.320.010.1
2 5TC.320.010.2 700mm 8TC.320.011.2 8TC.320.010.2
3 5TC.320.010.3 840mm 8TC.320.011.3 8TC.320.010.3
4 5TC.320.010.4 900mm 8TC.320.011.4 8TC.320.010.4
5 5TC.320.010.5 1000mm 8TC.320.011.5 8TC.320.010.5

*/165
ᦠ74 றᡸ٧ ᦠ7% றᡸ٧

065165

ᦠ7% ᦠ74 ᦠ7#
