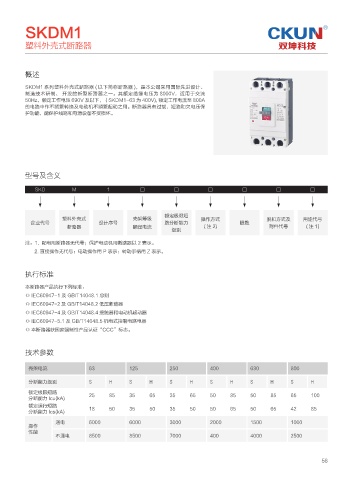

SKDM1

塑料外壳式断路器

概述

SKDM1 系列塑料外壳式断路器 ( 以下简称断路器 )，是本公司采用国际先进设计、
制造技术研制、 开发的新型断路器之一。其额定绝缘电压为 8000V，适用于交流
50Hz，额定工作电压 690V 及以下，（SKDM1-63 为 400V), 额定工作电流至 800A
的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保
护功能，能保护线路和电源设备不受损坏。

型号及含义

SKD M 1 □ □ □ □ □ □

额定极限短
塑料外壳式 壳架等级 操作方式 脱扣方式及 用途代号
企业代号 设计序号 路分断能力 极数
断路器 额定电流 (注2) 附件代号 (注1)
级别
注：1. 配电用断路器无代号；保护电动机用断路器以 2 表示。
2. 直接操作无代号；电动操作用 P 表示；转动手柄用 Z 表示。

执行标准

本断路器产品执行下列标准：
◎ IEC60947-1 及 GB/T14048.1 总则
◎ IEC60947-2 及 GB/T14048.2 低压断路器
◎ IEC60947-4 及 GB/T14048.4 接触器和电动机起动器
◎ IEC60947-5.1 及 GB/T14048.5 机电式控制电路电器
◎ 本断路器获国家强制性产品认证“CCC”标志。

技术参数

壳架电流 63 125 250 400 630 800

分断能力级别 S H S H S H S H S H S H
额定极限短路 25 85 35 65 35 65 50 85 50 85 65 100
分断能力 Icu(kA)
额定运行短路 18 50 35 50 35 50 50 65 50 65 42 85
分断能力 Ics(kA)
通电 6000 6000 3000 2000 1500 1000
操作
性能
不通电 8500 8500 7000 400 4000 2500

56
