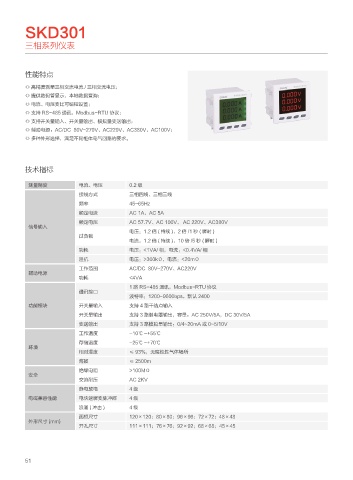

SKD301

三相系列仪表

性能特点

◎ 高精度测量三相交流电流 / 三相交流电压；
◎ 提供数码管显示，本地数据查询；
◎ 电流、电压变比可编程设置；
◎ 支持 RS-485 通讯，Modbus-RTU 协议；
◎ 支持开关量输入、开关量输出、模拟量变送输出；
◎ 辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V；
◎ 多种外形选择，满足不同柜体电气回路的要求。

技术指标

测量精度 电流、电压 0.2 级
接线方式 三相四线、三相三线
频率 45~65Hz
额定电流 AC 1A、AC 5A
额定电压 AC 57.7V、AC 100V、 AC 220V、AC380V
信号输入
电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )
过负载
电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )
功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
阻抗 电压：>300kΩ，电流：<20mΩ
工作范围 AC/DC 80V~270V、AC220V
辅助电源
功耗 <4VA
1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口
波特率：1200~9600bps，默认 2400
功能模块 开关量输入 支持 4 路干结点输入
开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
工作温度 -10℃ ~+55℃
存储温度 -25℃ ~+70℃
环境
相对湿度 ≤ 93%，无腐蚀性气体场所
海拔 ≤ 2500m
绝缘电阻 >100MΩ
安全
交流耐压 AC 2KV
静电放电 4级
电磁兼容性能 电快速瞬变脉冲群 4级
浪涌(冲击) 4级
面框尺寸 120×120；80×80；96×96；72×72；48×48
外形尺寸 (mm)
开孔尺寸 111×111；76×76；92×92；68×68；45×45
