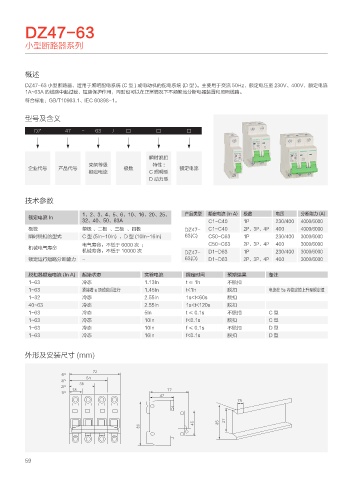

DZ47-63

小型断路器系列

概述
DZ47-63 小型断路器，适用于照明配电系统 (C 型 ) 或电动机的配电系统 (D 型 )。主要用于交流 50Hz，额定电压至 230V、400V，额定电流
1A~63A 的线路中起过载、短路保护作用，同时也可以在正常情况下不频繁地分断电器装置和照明线路。
符合标准：GB/T10963.1、IEC 60898-1。

型号及含义

DZ 47 - 63 / □ □ □

瞬时脱扣
壳架等级 特性 :
企业代号 产品代号 极数 额定电流
额定电流 C 照明型
D 动力型

技术参数

1、2、3、4、5、6、10、16、20、25、 产品类型 额定电流 (In A) 极数 电压 分断能力 (A)
额定电流 In
32、40、50、63A C1~C40 1P 230/400 4000/6000
极数 单极 、二极 、三极 、四极 DZ47- C1~C40 2P、3P、4P 400 4000/6000
瞬时脱扣的型式 C 型 (5In~10In) 、D 型 (10In~16In) 63(C) C50~C63 1P 230/400 3000/6000
电气寿命：不低于 6000 次 ； C50~C63 2P、3P、4P 400 3000/6000
机械电气寿命
机械寿命：不低于 10000 次 DZ47- D1~D63 1P 230/400 3000/6000
额定运行短路分断能力 - 63(D) D1~D63 2P、3P、4P 400 3000/6000

脱扣器额定电流 (In A) 起始状态 实验电流 规定时间 预期结果 备注
1~63 冷态 1.13In t≤1h 不脱扣
1~63 紧接着 a 顶试验后进行 1.45In t<1h 脱扣 电流在 5s 内稳定的上升至规定值
1~32 冷态 2.55In 1s<t<60s 脱扣
40~63 冷态 2.55In 1s<t<120s 脱扣
1~63 冷态 5In t ≤ 0.1s 不脱扣 C型
1~63 冷态 10In f<0.1s 脱扣 C型
1~63 冷态 10In f ≤ 0.1s 不脱扣 D型
1~63 冷态 16In f<0.1s 脱扣 D型

外形及安装尺寸 (mm)

1

1

1

1

59
