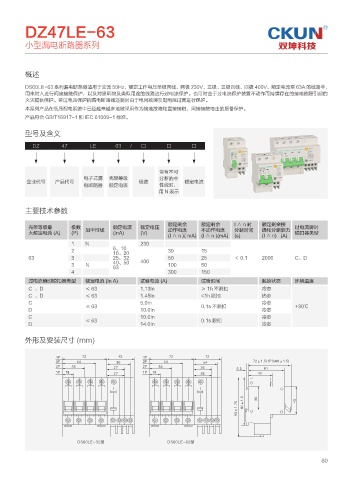

DZ47LE-63

小型漏电断路器系列

概述

DS60LE-63 系列漏电断路器适用于交流 50Hz，额定工作电压单极两线、两极 230V，三极、三极四线、四极 400V，额定电流至 63A 的线路中，
用来对人进行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。也可对由于过电流保护装置不动作而持续存在的接地故障引起的
火灾提供保护。带过电压保护的漏电断路器还能对由于电网故障引起电压过高进行保护。
本系列产品在低压配电系统中已经越来越多地被采用作为接地故障和直接接触、间接接触电击的后备保护。
产品符合 GB/T16917-1 和 IEC 61009-1 标准。

型号及含义

DZ 47 LE 63 / □ □ □

带有不可
电子式漏 壳架等级 分断的中
企业代号 产品代号 极数 额定电流
电断路器 额定电流 性线时，
用N 表示

主要技术参数

额定剩余 额定剩余 I △ n 时 额定剩余接
壳架等级最 极数 加中性线 额定电流 额定电压 动作电流 不动作电流 分断时间 通和分断能力 过电流瞬时
大额定电流 (A) (P) (InA) (V) 脱扣器类型
(I △ n )( mA) (I △ n )(mA) (s) (I △ n) (A)
1 N 230
6、10
2 30 15
16、20
63 3 25、32 50 25 ＜ 0.1 2000 C、D
3 N 40、50 400 100 50
63
4 300 150
过电流瞬时脱扣器类型 额定电流 (In A) 试验电流 (A) 试验时间 起始状态 环境温度
C 、D ≤ 63 1.13In ≥ 1h 不脱扣 冷态
C 、D ≤ 63 1.45In <1h 脱扣 热态
C 5.0In 冷态
≤ 63 0.1s 不脱扣 +30℃
D 10.0In 冷态
C 10.0In 冷态
≤ 63 0.1s 脱扣
D 14.0In 冷态

外形及安装尺寸 (mm)

1 1
1 1 d 1˝ d
1 1
1 1

d d

%4 -& ۋ %4 -& ۋ

60
