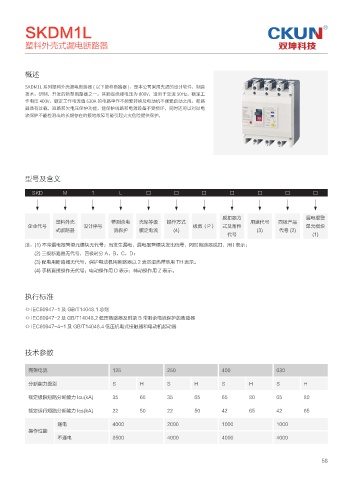

SKDM1L

塑料外壳式漏电断路器

概述

SKDM1L 系列塑料外壳漏电断路器 ( 以下简称断路器 )，是本公司采用先进的设计软件、制造
技术，研制、开发的新型断路器之一。其额定绝缘电压为 800V，适用于交流 50Hz，额定工
作电压 400V，额定工作电流值 630A 的电路中作不频繁转换及电动机不频繁启动之用。断路
器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电
流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。

型号及含义

SKD M 1 L □ □ □ □ □ □ □

脱扣器方 漏电报警
塑料外壳 带剩余电 壳架等级 操作方式 用途代号 四极产品
企业代号 设计序号 极数（P） 式及附件 单元模块
式断路器 流保护 额定电流 (4) (3) 代号 (2)
代号 (1)
注：(1) 不带漏电报警单元模块无代号；当发生漏电，漏电报警模块发出信号，同时断路器脱扣，用 I 表示；
(2) 三极断路器无代号，四极时分 A，B，C，D；
(3) 配电用断路器无代号，保护电动机用断路器以 2 表示湿热带型用 TH 表示。
(4) 手柄直接操作无代号：电动操作用 D 表示；转动操作用 Z 表示。

执行标准
◎ IEC60947-1 及 GB/T14048.1 总则
◎ IEC60947-2 及 GB/T14048.2 低压断路器及附录 B 带剩余电流保护的断路器
◎ IEC60947-4-1 及 GB/T14048.4 低压机电式接触器和电动机起动器

技术参数

壳架电流 125 250 400 630

分断能力级别 S H S H S H S H

额定极限短路分断能力 Icu(kA) 35 65 35 65 65 80 65 80

额定运行短路分断能力 Ics(kA) 22 50 22 50 42 65 42 65

通电 4000 2000 1000 1000
操作性能
不通电 8500 4000 4000 4000

58
