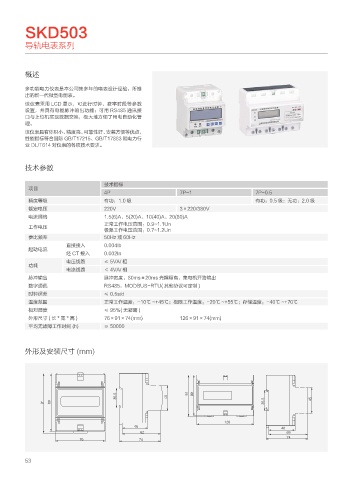

SKD503

导轨电表系列

概述

多功能电力仪表是本公司集多年的电表设计经验，所推
出的新一代微型电能表。
该仪表采用 LCD 显示，可进行时钟、费率时段等参数
设置，并具有电能脉冲输出功能；可用 RS485 通讯接
口与上位机实现数据交换，极大地方便了用电自动化管
理。
该仪表具有体积小、精度高、可靠性好、安装方便等优点，
性能指标符合国际 GB/T17215、GB/T17883 和电力行
业 DL/T614 对仪表的各项技术要求。

技术参数

技术指标
项目
4P 7P-1 7P-0.5
精度等级 有功：1.0 级 有功：0.5 级；无功：2.0 级
额定电压 220V 3×220/380V
电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A
正常工作电压范围：0.9~1.1Un
工作电压
极限工作电压范围：0.7~1.2Un
参比频率 50Hz 或 60Hz
直接接入 0.004Ib
起动电流
经 CT 接入 0.002In
电压线路 ≤ 5VA/ 相
功耗
电流线路 ＜ 4VA/ 相
脉冲输出 脉冲宽度：80ms±20ms 光耦隔离，集电机开路输出
数字通讯 RS485，MODBUS-RTU( 其他协议可定制 )
时钟误差 ≤ 0.5s/d
温度范围 正常工作温度：-10℃ ~+45℃；极限工作温度：-20℃ ~+55℃；存储温度：-40℃ ~+70℃
相对湿度 ≤ 95%( 无凝露 )
外形尺寸(长* 宽* 高) 76×91×74(mm) 126×91×74(mm)
平均无故障工作时间 (h) ≥ 50000

外形及安装尺寸 (mm)

53
