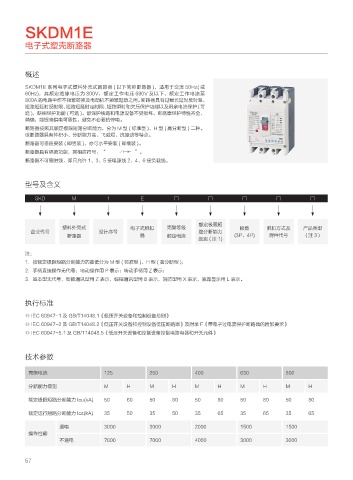

SKDM1E

电子式塑壳断路器

概述

SKDM1E 系列电子式塑料外壳式断路器 ( 以下简称断路器 )，适用于交流 50Hz( 或
60Hz)，其额定绝缘电压为 800V，额定工作电压 690V 及以下，额定工作电流至
800A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、
短路短延时反时限、短路短延时定时限、短路瞬时和欠压保护功能以及剩余电流保护 ( 可
选 )，缺相保护功能 ( 可选 )，能保护线路和电源设备不受损坏，断路器保护特性齐全、
精确，能提高供电可靠性，避免不必要的停电。
断路器按照其额定极限短路分断能力，分为 M 型 ( 标准型 )、H 型 ( 高分断型 ) 二种。
该断路器具有体积小、分断能力高、飞弧短、抗振动等特点。
断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
断路器具有隔离功能，其相应符号：“ ”。
断路器不可倒进线，即只允许 1、3、5 接电源线 2、4、6 接负载线。

型号及含义

SKD M 1 E □ □ □ □ □

额定极限短
塑料外壳式 电子式脱扣 壳架等级 极数 脱扣方式及 产品类型
企业代号 设计序号 路分断能力
断路器 器 额定电流 (3P、4P) 附件代号 （注 3）
级别(注1)
注：
1．按额定极限短路分断能力的高低分为 M 型 ( 标准型 )、H 型 ( 高分断型 )；
2．手柄直接操作无代号：电动操作用 P 表示；转动手柄用 Z 表示；
3．基本型无代号，智能通讯型用 Z 表示，编程通讯型用 B 表示，消防型用 X 表示，液晶显示用 L 表示。

执行标准

◎ IEC 60947-1 及 GB/T14048.1《低压开关设备和控制设备总则》
◎ IEC 60947-2 及 GB/T14048.2《低压开关设备和控制设备低压断路器》及附录 F《带电子过电流保护断路器的附加要求》
◎ IEC 60947-5.1 及 GB/T14048.5《低压开关设备和控制设备控制电路电器和开关元件》

技术参数

壳架电流 125 250 400 630 800

分断能力级别 M H M H M H M H M H

额定极限短路分断能力 Icu(kA) 50 60 50 60 50 80 50 80 50 80
额定运行短路分断能力 Ics(kA) 35 50 35 50 35 65 35 65 35 65

通电 3000 3000 2000 1500 1500
操作性能
不通电 7000 7000 4000 3000 3000

57
