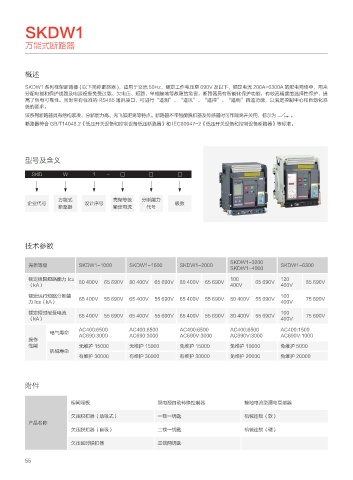

SKDW1

万能式断路器

概述

SKDW1 系列框架断路器 ( 以下简称断路器 )，适用于交流 50Hz，额定工作电压至 690V 及以下，额定电流 200A-6300A 的配电网络中，用来
分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，断路器具有智能化保护功能，有较高精度的选择性保护，提
高了供电可靠性。同时带有标准的 RS485 通讯接口，可进行“遥测”、“遥讯”、“遥控”、“遥调”四遥功能，以满足控制中心和自动化系
统的要求。
该系列断路器具有结构紧凑、分断能力高、无飞弧距离等特点。断路器不带智能脱扣器及传感器时可作隔离开关用，标示为 。
断路器符合 GB/T14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。

型号及含义

SKD W 1 - □ □ □

万能式 壳架等级 分断能力
企业代号 设计序号 极数
断路器 额定电流 代号

技术参数

SKDW1-3200
壳架等级 SKDW1-1000 SKDW1-1600 SKDW1-2000 SKDW1-6300
SKDW1-4000
额定极限短路能力 Icu 80 400V 65 690V 80 400V 65 690V 80 400V 65 690V 100 65 690V 120 85 690V
（kA） 400V 400V

额定运行短路分断能 65 400V 55 690V 65 400V 55 690V 65 400V 55 690V 80 400V 55 690V 100 75 690V
力 Ics（kA） 400V
额定短时耐受电流 65 400V 55 690V 65 400V 55 690V 65 400V 55 690V 80 400V 55 690V 100 75 690V
（kA） 400V

AC400:6500 AC400:6500 AC400:6500 AC400:6500 AC400:1500
电气寿命 AC690:3000 AC690:3000 AC690V:3000 AC690V:3000 AC690V:1000
操作
性能 无维护 15000 无维护 15000 免维护 15000 免维护 10000 免维护 5000
机械寿命
有维护 30000 有维护 30000 有维护 30000 免维护 20000 免维护 20000

附件

相间隔板 双电源自动转换控制器 接地电流型漏电互感器

欠压脱扣器（助吸式） 一锁一钥匙 机械连锁（软）
产品名称
欠压脱扣器（自吸） 二锁一钥匙 机械连锁（硬）

欠压延时脱扣器 三锁两钥匙

55
