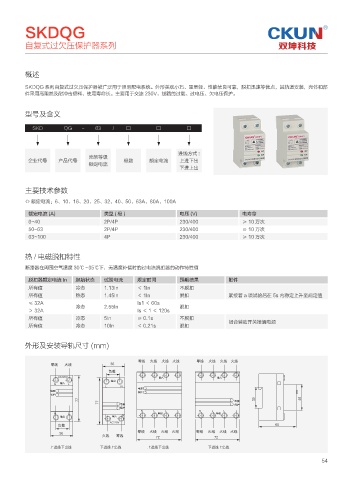

Page 61 - 上海双坤电气科技有限公司

SKDQG

自复式过欠压保护器系列

概述

SKDQG 系列自复式过欠压保护器被广泛用于照明配电系统。外形美观小巧、重量轻、性能优良可靠，脱扣迅速等优点，其轨道安装，壳体和部
件采用高阻燃及耐冲击塑料，使用寿命长。主要用于交流 230V，线路的过载、过电压、欠电压保护。

型号及含义

SKD QG - 63 / □ □ □

进线方式 :
壳架等级
企业代号 产品代号 极数 额定电流 上进下出
额定电流
下进上出

主要技术参数

◎ 额定电流：6、10、16、20、25、32、40、50、63A、80A、100A
额定电流 (A) 类型(极) 电压 (V) 电寿命
6~40 2P/4P 230/400 ≥ 10 万次
50~63 2P/4P 230/400 ≥ 10 万次
63~100 4P 230/400 ≥ 10 万次

热 / 电磁脱扣特性

断路器在周围空气温度 30℃ ~35℃下，无温度补偿时的过电流脱扣器的动作特性值
脱扣器额定电流 In 起始状态 试验电流 规定时间 预期结果 附件
所有值 冷态 1.13In ＜ 1In 不脱扣
所有值 热态 1.45In ＜ 1In 脱扣 紧接着 a 项试验后在 5s 内稳定上升至规定值
≤ 32A Is1 ＜ 60s
冷态 2.55In 脱扣
＞ 32A Is ＜ 1 ＜ 120s
所有值 冷态 5In ≥ 0.1s 不脱扣
闭合辅助开关接通电源
所有值 冷态 10In ＜ 0.21s 脱扣

外形及安装导轨尺寸 (mm)

ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ
ᭅጲ ༡ጲ
᠆ᣑ

᠆ᣑ
ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ

༡ጲ ᭅጲ

ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ
54
