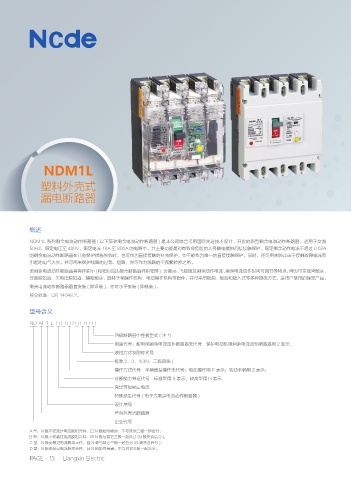

NDM1L

塑料外壳式

漏电断路器

概述

NDM1L 系列剩余电流动作断路器 ( 以下简称剩余电流动作断路器 ) 是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器。适用于交流
50Hz，额定电压至 400V，额定电流 16A 至 800A 的电路中。其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过 0.03A
的剩余电流动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同时，还可用来防止由于接触故障电流而
引起的电气火灾。并可用来保护线路的过载、短路，亦可作为线路的不频繁转换之用。
该剩余电流动作断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流、剩余电流动作时间可调节等特点，同时可带报警触头、
分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。
剩余电流动作断路器垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
符合标准：GB 14048.2。

型号含义

ND M 1 L □ □ □ / □ □ □ □

四极断路器中性极型式 ( 注 *)
用途代号：配电用剩余电流动作断路器无代号；保护电动机用剩余电流动作断路器用 2 表示；
脱扣方式及附件代号
极数 2、3、4(3N：三极四线 )
操作方式代号：手柄直接操作无代号；电动操作用 P 表示；转动手柄用 Z 表示；
分断能力特征代号：标准型用 S 表示；较高型用 H 表示；
壳架等级额定电流
特殊派生代号 ( 电子式剩余电流动作断路器 )
设计序号
塑料外壳式断路器
企业代号
A 型：N 极不安装过电流脱扣元件，且 N 极始终接通，不与其他三极一起合分；
B 型：N 极不安装过电流脱扣元件，且 N 极与其它三极一起合分 (N 极先合后分 )；
C 型：N 极安装过电流脱扣元件，且 N 极与其它三极一起合分 (N 极先合后分 )；
D 型：N 极安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分。
PAGE - 15 Liangxin Electric
