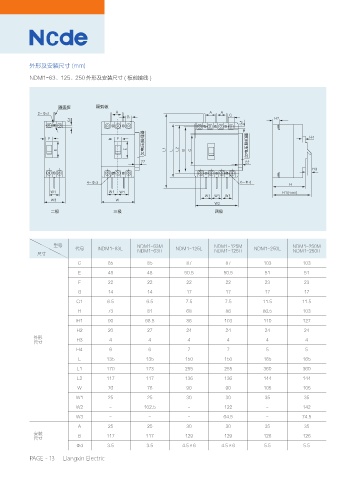

外形及安装尺寸 (mm)
NDM1-63、125、250 外形及安装尺寸 ( 板前接线 )
E " " " (
( )
(
(
' ' )
& & - - - # $
)
E E
)
8 8 8 ) NBY
8 8 8
8 8
8
型号 NDM1-63M NDM1-125M NDM1-250M
代号 NDM1-63L NDM1-63H NDM1-125L NDM1-125H NDM1-250L NDM1-250H
尺寸
C 85 85 87 87 103 103
E 48 48 50.5 50.5 51 51
F 22 22 22 22 23 23
G 14 14 17 17 17 17
G1 6.5 6.5 7.5 7.5 11.5 11.5
H 73 81 68 86 86.5 103
H1 90 98.5 86 103 110 127
H2 20 27 24 24 24 24
外形 H3 4 4 4 4 4 4
尺寸
H4 6 6 7 7 5 5
L 135 135 150 150 165 165
L1 170 173 255 255 360 360
L2 117 117 136 136 144 144
W 76 76 90 90 105 105
W1 25 25 30 30 35 35
W2 - 102.5 - 122 - 142
W3 - - - 64.5 - 74.5
A 25 25 30 30 35 35
安装 B 117 117 129 129 126 126
尺寸
Φd 3.5 3.5 4.5×6 4.5×6 5.5 5.5
