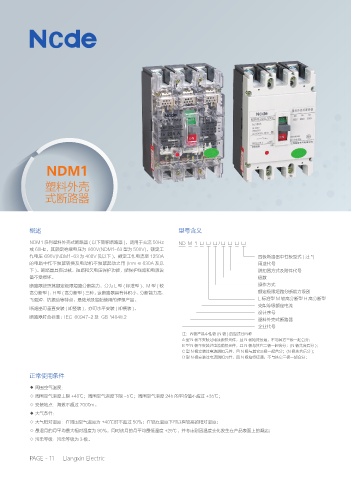

NDM1

塑料外壳

式断路器

概述 型号含义

NDM1 系列塑料外壳式断路器 ( 以下简称断路器 )，适用于交流 50Hz ND M 1 □ □ □ / □ □ □ □
或 60Hz，其额定绝缘电压为 800V(NDM1-63 型为 500V)，额定工
作电压 690V(NDM1-63 为 400V 及以下 )，额定工作电流至 1250A 四极断路器中性极型式 ( 注 *)
的电路中作不频繁转换及电动机不频繁起动之用 (Inm ≤ 630A 及以 用途代号
下 )。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设 脱扣器方式及附件代号
备不受损坏。 极数
断路器按照其额定极限短路分断能力，分为 L 型 ( 标准型 )、M 型 ( 较 操作方式
高分断型 )、H 型 ( 高分断型 ) 三种。该断路器具有体积小、分断能力高、 额定极限短路分断能力级别
飞弧短、抗振动等特点，是陆地及船舶使用的理想产品。 L 标准型 M 较高分断型 H 高分断型
壳架等级额定电流
断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
设计序号
断路器符合标准：IEC 60947-2 及 GB 14048.2
塑料外壳式断路器
企业代号
注：四极产品中性极 (N 极 ) 的型式分四种
A 型 N 极不安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分；
B 型 N 极不安装过电流脱扣元件，且 N 极与其它三极一起合分；(N 极先合后分 )；
C 型 N 极安装过电流脱扣元件，且 N 极与其它三极一起合分；(N 极先合后分 )；
D 型 N 极安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分；

正常使用条件

◆ 周围空气温度：
◇ 周围空气温度上限 +40℃；周围空气温度下限 -5℃；周围空气温度 24h 的平均值不超过 +35℃；
◇ 安装地点：海拔不超过 2000m。
◆ 大气条件：
◇ 大气相对湿度：在周围空气温度为 +40℃时不超过 50%；在较底温度下可以有较高的相对湿度；
◇ 最湿月的月平均最大相对湿度为 90%，同时该月的月平均最低温度 +25℃，并考虑到因温度变化发生在产品表面上的凝露；
◇ 污染等级：污染等级为 3 极。

PAGE - 11 Liangxin Electric
