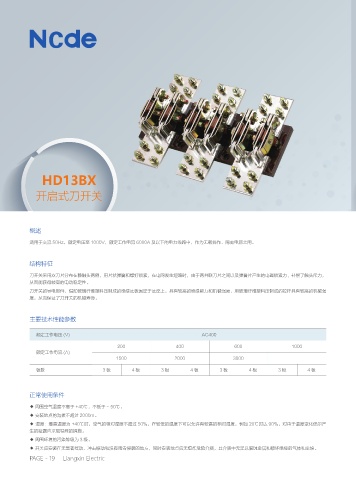

HD13BX

开启式刀开关

概述

适用于交流 50Hz，额定电压至 1000V，额定工作电流 6000A 及以下的电力线路中，作为无载操作、隔离电源之用。

结构特征

刀开关采用双刀片分布在静触头两侧，用片状弹簧和螺钉锁紧，在电网发生短路时，由于两并联刀片之间以及弹簧片产生的电磁锁紧力，补偿了触头斥力，
从而能获得较高的电动稳定性。
刀开关的导电部件，借助玻璃纤维塑料压制成的绝缘底板固定于底座上，具有较高的绝缘能力和机械强度，用玻璃纤维塑料压制成的拉杆具有较高的机械强
度，从而保证了刀开关的机械寿命。

主要技术性能参数

额定工作电压 (V) AC400

200 400 600 1000
额定工作电流 (A)
1500 2000 3000

极数 3极 4极 3极 4极 3极 4极 3极 4极

正常使用条件

◆ 周围空气温度不高于 +40℃，不低于 - 50℃。
◆ 安装地点的海拔不超过 2000m。
◆ 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施。
◆ 周围环境的污染等级为 3 级。
◆ 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
PAGE - 19 Liangxin Electric
