外形及安装尺寸 (mm)

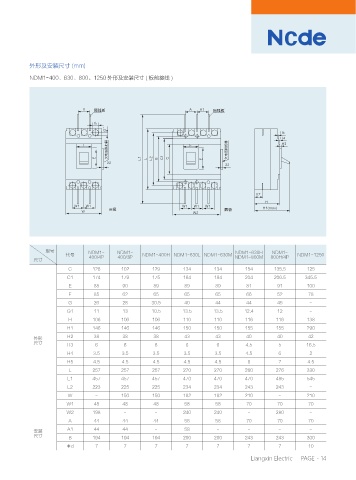

NDM1-400、630、800、1250 外形及安装尺寸 ( 板前接线 )

" " "

(
(
)
)
' ' )

& - - - # $ $ &

)
)
8 8 8 8 8 ) NBY
8 8

型号 NDM1- NDM1- NDM1-630H NDM1-
代号 400/4P 400/3P NDM1-400H NDM1-630L NDM1-630M NDM1-800M 800H/4P NDM1-1250
尺寸
C 128 102 129 134 134 154 135.5 125
C1 174 179 175 184 184 204 206.5 345.5
E 88 90 89 89 89 81 91 100
F 85 62 65 65 65 66 52 78
G 26 28 30.5 40 44 44 45 -
G1 11 13 10.5 13.5 13.5 12.4 12 -
H 106 106 106 110 110 116 116 138
H1 146 146 146 150 150 155 155 290
外形 H2 38 38 38 43 43 40 40 42
尺寸 H3 6 6 6 6 6 4.5 5 16.5
H4 3.5 3.5 3.5 3.5 3.5 4.5 6 2
H5 4.5 4.5 4.5 4.5 4.5 8 7 4.5
L 257 257 257 270 270 280 276 330
L1 457 457 457 470 470 470 485 545
L2 223 225 225 234 234 243 243 -
W - 150 150 182 182 210 - 210
W1 48 48 48 58 58 70 70 70
W2 198 - - 240 240 - 280 -
A 44 44 44 58 58 70 70 70
A1 44 44 - 58 - - - -
安装
尺寸
B 194 194 194 200 200 243 243 300
Φd 7 7 7 7 7 7 7 10
