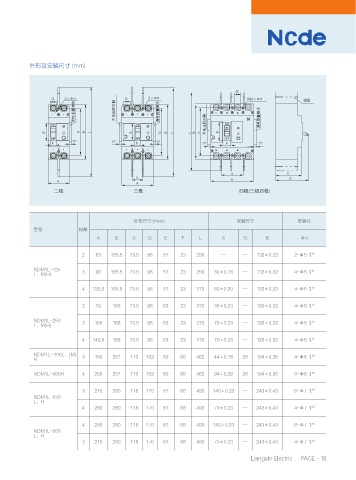

外形及安装尺寸 (mm)

(
( fœE ( fœE fœE ऺ౛
໣ႂઐK᝜ഴڰ ൑ႂԌᑱ੭٧ ໣ႂઐ᝜ഴڰ ໣ႂઐ᝜ഴڰ

& C # - & C # - - # C ൑ႂԌᑱ੭٧ &

' ' '

B $
B %
" "
"
̃౜ ʻ౜ ٽ౜ ʻ౜ٽ౜

外形尺寸 (max) 安装尺寸 安装孔
型号 极数
A B C D E F L A G B Φd

2 63 155.5 73.5 96 51 23 256 -- -- 132±0.32 2-Φ5 +0.32
0
NDM1L-125 3 90 155.5 73.5 96 51 23 256 30±0.18 -- 132±0.32 4-Φ5 +0.32
L、M(H) 0

4 120.5 155.5 73.5 96 51 23 370 60±0.20 -- 132±0.32 4-Φ5 +0.32
0
2 79 166 73.5 96 63 23 370 35±0.23 -- 126±0.32 4-Φ5 +0.32
0
NDM1L-250 3 105 166 73.5 96 63 23 370 70±0.23 -- 126±0.32 4-Φ5 +0.32
L、M(H) 0

4 140.5 166 73.5 96 63 23 370 70±0.23 -- 126±0.32 4-Φ5 +0.32
0

NDM1L-400L、(M) 3 150 257 110 162 89 66 462 44±0.18 28 194±0.35 4-Φ8 +0.38
H 0

NDM1L-400H 4 200 257 110 162 89 66 462 94±0.26 28 194±0.35 6-Φ8 +0.38
0

3 210 280 118 170 81 66 490 140±0.23 -- 243±0.43 6-Φ7 +0.35
0
NDM1L-630
L、H
4 280 280 118 170 81 66 490 70±0.23 -- 243±0.43 4-Φ7 +0.35
0
4 280 280 118 170 81 66 490 140±0.23 -- 243±0.43 6-Φ7 +0.35
0
NDM1L-800
L、H
3 210 280 118 170 81 66 490 70±0.23 -- 243±0.43 4-Φ7 +0.35
0
