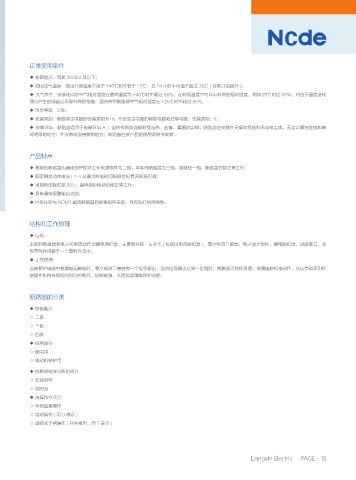

正常使用条件

◆ 安装地点：海拔 2000m 及以下；
◆ 周围空气温度：周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过 35℃ ( 特殊订货除外 )；
◆ 大气条件：安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例如 20℃时达 90%，对由于温度变化
偶尔产生的凝露应采取特殊的措施；湿热带型断路器空气相对湿度在 +25℃时不超过 95%；
◆ 污染等级：3 级；
◆ 安装类别：断路器主电路的安装类别为 III；不接至主电路的辅助电路和控制电路，安装类别：II；
◆ 安装环境：断路器适用于电磁环境 A ；湿热带断路器能耐受湿热、盐雾、霉菌的影响；断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破
坏绝缘的地方；在没有雨雪侵袭的地方；断路器应按产品的使用说明书安装。

产品特点

◆ 常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器仍能正常工作；
◆ 额定剩余动作电流 l △ n 及最大断电时间根据世纪情况现场可调；
◆ 当相电压降低至 50V，漏电保护模块仍能正常工作；
◆ 具有漏电报警输出功能；
◆ 外形体积与 NDM1 塑壳断路器同规格相同安装，具有较好的呼唤性。

结构和工作原理

◆ 结构：
本系列断路器系电子式电流动作型漏电保护器。主要部件有：主开关 ( 包括过电流脱扣器 )，零序电流互感器，电子放大部件，漏电脱扣器，试验装置，全
部零部件均装于一个塑料外壳中。
◆ 工作原理：
当被保护电路中有漏电或触电时，零序电流互感器有一个信号输出，当该信号输出达到一定值时，就触发可控硅导通，使漏电脱扣器动作，从而带动牵引杆
使操作机构在很短的时间内断开，切断电源，从而实现漏电保护功能。

断路器的分类

◆ 按极数分
◇ 二极
◇ 三极
◇ 四极
◆ 按用途分
◇ 配电用
◇ 电动机保护用
◆ 按剩余电流分断时间分
◇ 非延时型
◇ 延时型
◆ 按操作方式分
◇ 手柄直接操作
◇ 电动操作 ( 用 D 表示 )
◇ 旋转式手柄操作 ( 开关柜用，用 Z 表示 )

Liangxin Electric PAGE - 16
