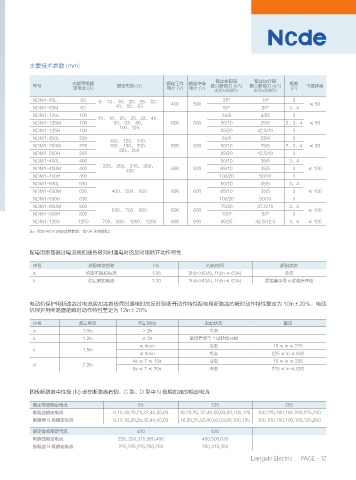

主要技术参数 (mm)

额定极限短 额定运行短
壳架等级额 额定工作 额定绝缘 极数
型号 额定电流 (A) 路分断能力 (kA) 路分断能力 (kA) 飞弧距离
定电流 (A) 电压 (V) 电压 (V) (P)
400V/690V 400V/690V
NDM1-63L 63 6、 10、 16、 20、 25、 32、 400 500 25* 18* 3 ≤ 50
NDM1-63M 63 40、 50、 63 50* 25* 3、4
NDM1-125L 100 35/8 4/22 3
10、 16、 20、 25、32、 40、
NDM1-125M 100 50、 63、 80、 690 800 50/10 25/5 2、3、4 ≤ 50
100、125
NDM1-125H 100 85/20 42.5/10 3
NDM1-250L 225 35/8 22/4 3
100、 125、 140、
NDM1-250M 225 160、 180、 200、 690 800 50/10 25/5 2、3、4 ≤ 50
225、250
NDM1-250H 225 85/20 42.5/10 3
NDM1-400L 400 50/10 35/5 3、4
225、 250、 315、 350、
NDM1-400M 400 690 800 65/10 35/5 3 ≤ 100
400
NDM1-400H 400 100/20 50/10 3
NDM1-630L 630 50/10 35/5 3、4
NDM1-630M 630 400、 500、 630 690 800 65/10 35/5 3 ≤ 100
NDM1-630H 630 100/20 50/10 3
NDM1-800M 800 75/30 37.5/15 3、4
630、 700、 800 690 800 ≤ 100
NDM1-800H 800 100* 50* 3
NDM1-1250 1250 700、 800、 1000、 1250 690 800 85/25 42.5/12.5 3、4 ≤ 100
注：①为 400V 时的试验参数；② 6A 无热脱扣；

配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性
序号 试验电流名称 I/In 约定时间 超始状态
a 约定不脱扣电流 1.05 2h(ln>63A), 1h(ln ≤ 63A) 冷态
b 约定脱扣电流 1.30 2h(ln>63A), 1h(ln ≤ 63A) 紧接着序号 a 试验后开始

电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性配电用断路器的瞬时动作特性整定为 10ln±20%，电动
机保护用断路器的瞬时动作特性整定为 12ln±20%

序号 整定电流 约定时间 起始状态 备注
a 1.0ln ＞ 2h 冷态
b 1.2ln ≤ 2h 紧接着序号 1 试验后开始
≤ 4min 冷态 10 ≤ ln ≤ 225
c 1.5ln
≤ 8min 冷态 225 ≤ ln ≤ 630
4s≤T≤10s 冷态 10 ≤ ln ≤ 225
d 7.2ln
6s≤T≤20s 冷态 225 ≤ ln ≤ 630

四极断路器中性极 (N) 设在断路器右侧，C 型、D 型中 N 极脱扣器的额定电流
额定等级额定电流 63 125 250
断路器额定电流 6,10,16,20,25,32,40,50,63 16,20,25, 32,40,50,63,80,100,125 100,125,160,180,200,225,250
断路器 N 极额定电流 6,10,16,20,25,32,40,50,63 16,20,25,32,40,50,63,80,100,125 100,100,100,100,100,125,250
额定等级额定电流 400 630
断路器额定电流 225, 250,315,350,400 400,500,630
断路器 N 极额定电流 225,225,225,250,250 250,315,350
