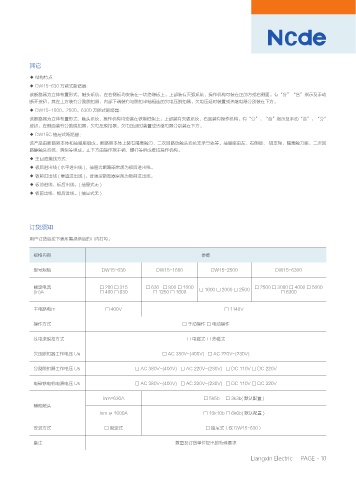

◆ 结构特点
◆ DW15-630 万能式断路器：
该断路器为立体布置形式，触头系统、左右侧板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面。有“分”“合”指示及手动
断开按钮。其左上方装有分励脱扣器，内部下端装有与脱扣半轴相连的欠电压脱扣器。欠电压延时装置或热继电器分别装在下方。
◆ DW15-1600、2500、6300 万能式断路器：
该断路器为立体布置形式，触头系统，操作机构均安装在铁制框架上。上部装有灭弧系统，右面装有操作机构。有“分”、“合”指示及手动“合”、“分”
按钮。左侧面装有分励脱扣器、欠电压脱扣器。欠电压延时装置或热继电器分别装在下方。
◆ DW15C 抽屉式断路器：
该产品由断路器本体和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头系统支承导轨等。抽屉座由左、右侧板、 铝支架、隔离触刀座、二次回
路静触头系统、滑架等组成。正下方由操作摇手柄，螺杆等组成推拉操作机构。
◆ 主回路接线方式：
◆ 板后进出线 ( 水平进出线 )，抽屉式断路器常规为板后进出线。
◆ 板前进出线 ( 垂直进出线 )，普通型断路器常规为板前进出线。
◆ 板前进线、板后出线。( 抽屉式无 )
◆ 板前出线、板后进线。( 抽屉式无 )

订货须知

用户订货后按下表所需规格后的□内打勾。

规格内容 参数

型号规格 DW15-630 DW15-1600 DW15-2500 DW15-6300

额定电流 □ 200 □ 315 □ 630 □ 800 □ 1000 □ 1600 □ 2000 □ 2500 □ 2500 □ 3000 □ 4000 □ 5000
(In)A □ 400 □ 630 □ 1250 □ 1600 □ 6300

主电路电压 □ 400V □ 1140V

操作方式 □ 手动操作 □ 电动操作

过电流脱扣方式 □ 电磁式 □ 热磁式

欠压脱扣器工作电压 Ue □ AC 380V~(400V) □ AC 220V~(230V)

分励脱扣器工作电压 Us □ AC 380V~(400V) □ AC 220V~(230V) □ DC 110V □ DC 220V

电磁铁电机电源电压 Us □ AC 380V~(400V) □ AC 220V~(230V) □ DC 110V □ DC 220V

Inm=630A □ 5k5b □ 3k3b( 默认配置 )
辅助触头
Inm ≥ 1600A □ 10k10b □ 6k6b( 默认配置 )

安装方式 □ 固定式 □ 抽屉式（仅 DW15-630）

备注 数量及订货单位提出的特殊要求

Liangxin Electric PAGE - 10
