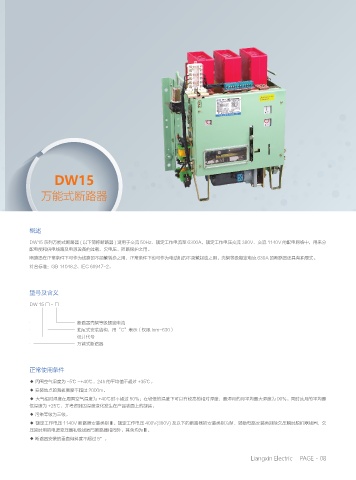

DW15

万能式断路器

概述

DW15 系列万能式断路器 ( 以下简称断路器 ) 适用于交流 50Hz、额定工作电流至 6300A，额定工作电压交流 380V、交流 1140V 的配电网络中，用来分
配电能和供电线路及电源设备的过载、欠电压、短路保护之用。
断路器在正常条件下可作为线路的不频繁转换之用，正常条件下也可作为电动机的不频繁起动之用，壳架等级额定电流 630A 的断路器还具有抽屉式。
符合标准：GB 14048.2、IEC 60947-2。

型号及含义

DW 15 □ - □

断路器壳架等级额定电流
抽屉式安装结构，用“C”表示（仅限 Inm=630）
设计代号
万能式断路器

正常使用条件

◆ 周围空气温度为 -5℃ ~+40℃，24h 的平均值不超过 +35℃。
◆ 安装地点的海拔高度不超过 2000m。
◆ 大气相对湿度在周围空气温度为 +40℃时不超过 50%；在较低的温度下可以有较高的相对湿度；最湿月的月平均最大湿度为 90%。同时该月的平均最
低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露。
◆ 污染等级为三级。
◆ 额定工作电压 1140V 断路器安装类别Ⅲ。额定工作电压 400V(380V) 及以下的断路器的安装类别为Ⅳ，辅助电路安装类别除欠压瞬时脱扣器线圈，欠
压延时用的电源变压器初级线圈与断路器相同外，其余均为Ⅲ。
◆ 断路器安装的垂直倾斜度不超过 5°。
