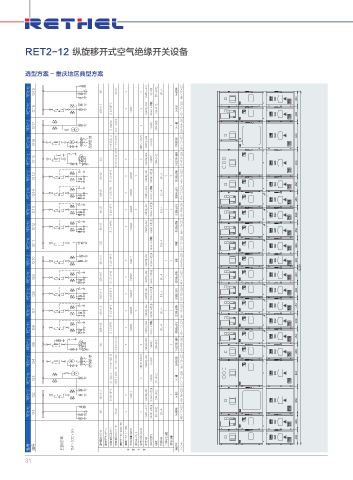

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 重庆地区典型方案

RET2-12 G19 1250 10/0.22 3 2 VG800U-3K1 VGK330 DSN-BMZ/ EKL-4 1# 翻排柜 450×1100×2200

RET2-12 G18 1250-31.5 /5 0.5/10P15 3 VG9611 3 VG800E-3S4 VGK340 6 点测温 DSN-BMZ/ 1 2# 进线 450×1100×2200

RET2-12 G17 /5 0.2s/0.2 10/0.1 0.2/0.5 3 VGK330 DSN-BMZ/ 1 2# 计量 800×1100×2200

RET2-12 G16 BH-0.66 100/5A 0.5 SC11-10-30kVA 10/0.4 XRNT-10/3A*3 VG800E-3S4 VGK330 站用变压器 800×1100×2200

RET2-12 G15 630 10/√3/0.1/√3/0.1/√3/0.1/√3/0.1 3 1 3 VG800U-3K4 VGK330 DSN-BMZ/ 1 2#电压互感器&避雷器 450×1100×2200

RET2-12 G13 630-25 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 450×1100×2200

RET2-12 G14 630-25 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 450×1100×2200

RET2-12 G13 630-25 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 450×1100×2200

RET2-12 G12 630-25 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 1 变压器出线柜 450×1100×2200

RET2-12 G11 1250 VGK340 6 点测温 EKL-4 1 1 隔离 450×1100×2200

RET2-12 G10 1250-31.5 /5 0.5/10P15 3 VG9611 VG800E-3S4 VGK340 6 点测温 1 1 母联 450×1100×2200

RET2-12 G9 1250-31.5 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 450×1100×2200

RET2-12 G8 1250-31.5 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 450×1100×2200

RET2-12 G7 1250-31.5 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 450×1100×2200

RET2-12 G6 1250-31.5 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 450×1100×2200

RET2-12 G5 630 10/√3/0.1/√3/0.1/√3/0.1/√3/0.1 3 3 VG800U-3K4 VGK330 DSN-BMZ/ 1 1#电压互感器&避雷器 450×1100×2200

RET2-12 G4 BH-0.66 100/5A 0.5 SC11-10-30kVA 10/0.4 XRNT-10/3A*3 VG800E-3S4 VGK330 站用变压器 800×1100×2200

RET2-12 G3 /5 0.2s/0.2 10/0.1 0.2/0.5 3 VGK330 DSN-BMZ/ 1 1# 计量 800×1100×2200

RET2-12 G2 1250-31.5 /5 0.5/10P15 3 VG9611 VG800E-3S4 VGK340 6 点测温 DSN-BMZ/ 1 1# 进线 450×1100×2200

RET2-12 G1 1250 10/0.22 3 2 VG800U-3K1 VGK340 6 点测温 DSN-BMZ/ EKL-4 1 1# 翻排柜 450×1100×2200

型号 编号 主接线方案 TMY-3(10×80) 真空断路器 VGZ-12 真空负荷开关 VGF-12 电流互感器 LZZBJ9-10 电压互感器 JDZ(X) □ -10 隔离开关 FTGN-12/630(1250) 避雷器 HY5W □ -17/45Z 主 微机保护装置 VG9600 要 接地开关 JZN-12 设 熔断器 XRNP-10/0.5A 备 多功能仪表 开关状态显示仪 电磁锁 故障指示器 机械特性检测装置 局部检测装置 用途名称 W×D×H

31
