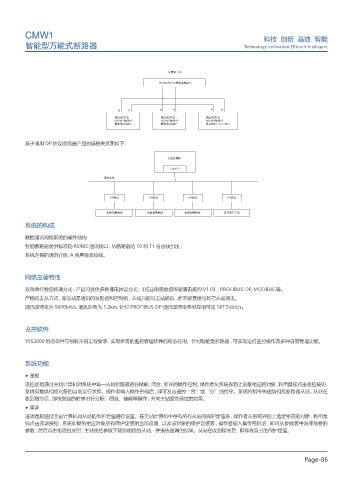

CMW1 科技 创新 高效 智能

智能型万能式断路器 Technology Innovation Efficient Intelligent

䃍ッᱦͧ々
34 34 䒘ᢎஔᝂᣑए

/ 1 / 1 1 /
䕆䃛〛ၼ"# 䕆䃛〛ၼ"# 䕆䃛〛ၼ"#
)4,8 ᮦ㘩ಷ )4,8 ᮦ㘩ಷ )4,8 ᮦ㘩ಷ
᫙䌛ஔϺ々 ᫙䌛ஔϺ々 ஔϺ々 O喋Oŋ 喌

基于通用 DP 协议断路器产品的连接关系图如下 :

̶ѹネ⤲ᱦ
$Q
⣜౦ᕧ㏫

%1Ὅಃ %1Ὅಃ %1Ὅಃ %1Ὅಃ

ᮦ㘩ಷ᫙䌛ஔ ᮦ㘩ಷ᫙䌛ஔ ᮦ㘩ಷ᫙䌛ஔ ڢႯᣑएϓ৭
系统的构成

数据通讯网络系统的硬件结构
智能断路器提供标准的 RS485 通讯接口 , 从断路器的 10 和 11 号出线引出 ;
系统连接的通讯介质 :A 类屏蔽双绞线。

网络主要特性
双向串行数据传递方式 , 产品可提供多种通讯协议方式 :《低压电器数据传输通讯规约 V1.0》, PROFIBUS-DP, MODBUS 等。
严格的主从方式 , 即主站是通讯的发起者和控制者 , 从站只能与主站通讯 , 而不能直接与其它从站通讯。
通讯波特率为 9600bit/s, 通讯距离为 1.2km, 针对 PROFIBUS-DP 通讯波特率典型应用可达 187.5kbit/s。

监控软件

YSS2000 组态软件可根据不同工程要求 , 实现所需的监控管理软件的组态应用。针对智能型断路器 , 可实现运行监控操作及多种日常管理功能。

系统功能
● 遥控
遥控是指通过主站计算机对系统中每一从站断路器进行储能、闭合、断开的操作控制。操作者从系统界面上选取相应的对象 , 利用鼠标点击遥控按钮 ,
系统即提供相应对象的当前运行状态。操作者输入操作密码后 , 即可发出遥控“合”或“分”的指令。系统将指令传递给相应断路器从站 , 从站在
收到指令后 , 即按既定的时序进行分断、闭合、储能等操作 , 并向主站报告遥控的结果。
● 遥调
遥调是指通过主站计算机对从站的保护定值进行设置。在主站计算机中存有所有从站的保护定值表 , 操作者从系统界面上选定相应的对象 , 利用鼠
标点击遥调按钮 , 系统即提供相应对象所有保护定值的当前设置 , 以及该对象的保护定值表 , 操作者输入操作密码后 , 即可从参数表中选择需要的
参数 , 然后点击相应的按钮 , 主站便把参数下载给相应的从站，并报告遥调的结果。从站在收到指令后 , 即修改自己的保护定值。

Page-06
