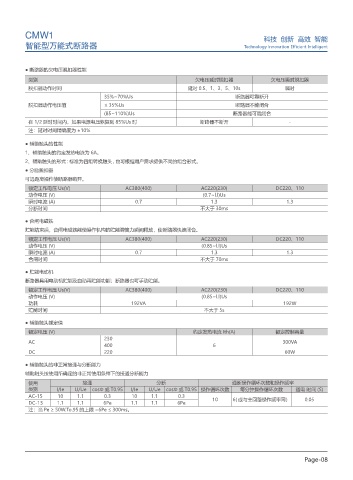

CMW1 科技 创新 高效 智能

智能型万能式断路器 Technology Innovation Efficient Intelligent

● 断路器的欠电压脱扣器性能
类别 欠电压延时脱扣器 欠电压瞬时脱扣器
脱扣器动作时间 延时 0.5、1、3、5、10s 瞬时
35%~70%Us 断路器可靠断开
脱扣器动作电压值 ≤ 35%Us 断路器不能闭合
(85~110%)Us 断路器能可靠闭合
在 1/2 延时时间内，如果电源电压恢复到 85%Us 时 断路器不断开 -
注：延时时间精确度为 ±10%

● 辅助触头的性能
1、辅助触头的约定发热电流为 6A。
2、辅助触头的形式 : 标准为四组转换触头 , 也可根据用户需求提供不同的组合形式。
● 分励脱扣器
可远距离操作使断路器断开。
额定工作电压 Us(V) AC380(400) AC220(230) DC220、110
动作电压 (V) (0.7~l.l)Us
瞬时电流 (A) 0.7 1.3 1.3
分断时间 不大于 30ms

● 合闸电磁铁
贮能结束后，合闸电磁铁能使操作机构的贮能弹簧力瞬间释放，使断路器快速闭合。
额定工作电压 Us(V) AC380(400) AC220(230) DC220、110
动作电压 (V) (0.85~l.l)Us
瞬时电流 (A) 0.7 1.3 1.3
合闸时间 不大于 70ms
● 贮能电动机
断路器具用电动机贮能及自动再贮能功能；断路器也可手动贮能。
额定工作电压 Us(V) AC380(400) AC220(230) DC220、110
动作电压 (V) (0.85~l.l)Us
功耗 192VA 192W
贮能时间 不大于 5s

● 辅助触头额定值
额定电压 (V) 约定发热电流 Ith(A) 额定控制容量
230
AC 300VA
400 6
DC 220 60W

● 辅助触头的非正常接通与分断能力
辅助触头按使用所确定的非正常使用条件下的接通分断能力
使用 接通 分断 通断操作循环次数和操作频率
类别 I/Ie U/Ue cosΦ 或 T0.95 I/Ie U/Ue cosΦ 或 T0.95 操作循环次数 每分钟操作循环次数 通电 时间 (S)
AC-15 10 1.1 0.3 10 1.1 0.3 10 6( 或与主回路操作频率同） 0.05
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe
注：当 Pe ≥ 50W.To.95 的上限 =6Pe ≤ 300ms。
